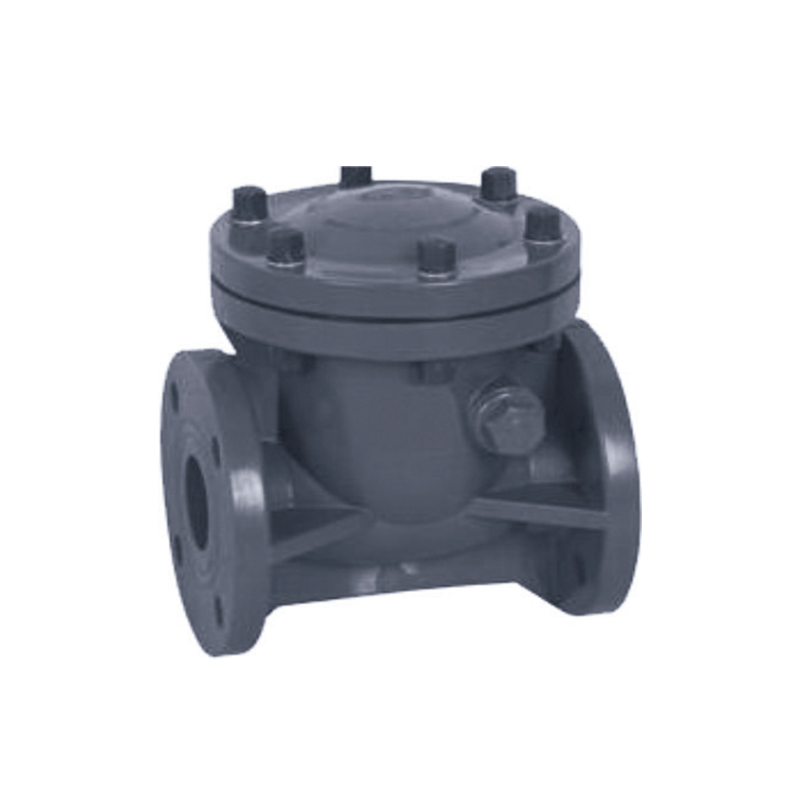

Válvula de retenção oscilante SCH8O/DIN UPVC/CPVC

A válvula de retenção oscilante UPVC/CPVC é um dispositivo de controle de fluido de alta eficiência amplamente aplicado em tratamento de água, processamento químico e irrigação agrícola. Seu design permite que o fluido flua livremente em uma direção enquanto fecha automaticamente durante o fluxo reverso, evitando efetivamente o refluxo médio e garantindo a segurança do sistema de tubulação.

A válvula de retenção oscilante UPVC/CPVC apresenta uma estrutura compacta, design leve e fácil instalação e manutenção. Seu corpo de válvula de alta resistência garante estabilidade e durabilidade em ambientes de alta pressão.

Contate-nos

Anterior：Misturador estático tipo SCH8O/DIN UPVC/CPVC SK
Próximo：Válvula inferior esférica SCH8O/DIN UPVC/CPVC

Parâmetros Aplicação Normas Técnicas

TAMANHO/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Pressão de Trabalho (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · ASSISTIDA POR MOLA

Válvula de retenção oscilante UPVC / CPVC

Anti-retorno · Discoo oscilante · Horizontal ou vertical

A válvula de retenção oscilante SCH80/DIN UPVC/CPVC é um dispositivo de controle de fluxo sem retorno projetado para sistemas de fluidos corrosivos e de alta pureza. Fabricada de acordo com os padrões ASTM SCH80 e DIN, esta válvula utiliza um disco auxiliado por mola que gira em um pino de dobradiça para permitir o fluxo direto e fecha automaticamente quando o fluxo inverte. O design do disco oscilante proporciona baixa queda de pressão e é adequado para aplicações com velocidades de fluxo variadas. O corpo da válvula está disponível em UPVC para serviços químicos em geral e CPVC para aplicações em temperaturas elevadas de até 93°C. A vedação resiliente, disponível em EPDM, FKM ou PTFE, garante fechamento estanque quando ocorre fluxo reverso.

DN15–DN200

Oferta de tamanho

PN10–PN16

Classe de pressão

–20°C a 93°C

Temperatura do CPVC

Disco oscilante

Verifique o mecanismo

Disco assistido por mola

A resposta de fechamento rápida evita o fluxo reverso. Força da mola calibrada para assento positivo mesmo em baixas velocidades de avanço.

Resistência Química e Térmica

UPVC e CPVC resistem a ácidos, bases e sais. O CPVC estende o serviço para 93°C. Materiais de disco e vedação selecionáveis para química específica.

Baixa queda de pressão

O caminho simplificado do disco oscilante minimiza a restrição de fluxo, reduzindo o consumo de energia e mantendo a eficiência da linha.

Instalação horizontal ou vertical

Orientação flexível para sistemas de tubulação novos ou modernizados. A instalação vertical requer direção de fluxo ascendente.

Construção

Corpo UPVC · CPVC

Disc UPVC sólido · PTFE · SS304/316

Selo EPDM · FKM · PTFE

Primavera SS304 · SS316 (revestido)

Conexão

Soquete Cimento solvente · DIN/ANSI

Rosqueado TNP · BSPT

Flangeado DIN PN10/PN16 · ANSI 150

Padrões ASTM D2467 · DIN 8061/8062 · ISO 16137

Seleção de Selo

EPDM Água, ácidos suaves · Até 80°C

FKM Óleos, hidrocarbonetos · Até 90°C

PTFE Produtos químicos agressivos · Até 93°C

Verifique a compatibilidade com a química e a temperatura do processo.

Cenário de aplicativos

Química e Metalurgia

Transferência de ácido · Dosagem cáustica · Linhas de decapagem

Eletrônicos e Semicondutores

Água ultrapura · Pasta CMP · Entrega de produtos químicos

Energia e Fotovoltaica

Eletrólito da bateria · Gravura solar · Água de resfriamento

Tratamento de Água

Águas Residuais · Permeado de RO · Dessalinização

Farmacêutico e Alimentar

Água DI · Retorno CIP · Linhas sanitárias

Automotivo e Geral

Lavagem de peças · Circulação de tinta · Circuitos de resfriamento

Diretrizes de instalação

Orientação: A seta do fluxo deve estar alinhada com a direção do fluxo direto. As linhas horizontais usam fechamento assistido por gravidade. As linhas verticais requerem fluxo ascendente.
Tubo reto: Mínimo de 5 diâmetros a montante e 3 diâmetros a jusante para um perfil de fluxo estável.
Soldagem com solvente: Utilize primer e cimento específico para UPVC ou CPVC. Permitir tempo de cura completo.
Rosqueado joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Inspeção: Inspecione periodicamente a vedação e o disco quanto a desgaste ou ataque químico.

Restrições Críticas

Temperatura: UPVC máx. 60°C · CPVC máx. 93°C · Não exceda a classificação de vedação.
Não classificado para serviço a vapor. Evite ciclos térmicos rápidos e picos de pressão.
Não destinado a meios gasosos – projetado apenas para serviços com líquidos.
Primavera corrosion: Verify spring alloy compatibility with process chemistry.
Meio abrasivo: Alto teor de sólidos pode danificar o disco e as superfícies de vedação.
Proteção UV: Armazene e instale longe da luz solar direta ou aplique revestimento UV.

Perguntas comuns

Como uma válvula de retenção oscilante difere de uma válvula de retenção esférica?

Uma válvula de retenção oscilante usa um disco articulado que abre com fluxo direto e fecha por gravidade ou força de mola quando o fluxo inverte. Oferece menor queda de pressão e é adequado para tamanhos de tubos maiores. Uma válvula de retenção esférica usa uma esfera com mola que assenta contra uma vedação, proporcionando resposta de fechamento mais rápida e melhor vedação em baixas velocidades de fluxo.

Esta válvula pode ser instalada em linha vertical?

Sim, a válvula de retenção oscilante pode ser instalada em tubulação vertical com direção de fluxo ascendente. O disco assistido por mola garante um fechamento positivo mesmo em instalações verticais. A instalação horizontal também é suportada e é a configuração mais comum.

O que causa tagarelice e como pode ser resolvido?

A vibração normalmente ocorre quando a velocidade do fluxo é muito baixa, fazendo com que o disco oscile. Isso pode ser resolvido aumentando a vazão, instalando uma mola mais leve ou selecionando uma válvula com pressão de abertura mais baixa. O fluxo pulsante de bombas alternativas também pode causar vibração.

Como seleciono a força de mola correta para o meu sistema?

A seleção da força da mola depende da velocidade do fluxo do sistema e da contrapressão. As molas padrão atendem à maioria das aplicações. Para sistemas de baixo fluxo, pode ser necessária uma mola mais leve para permitir que o disco abra totalmente. Para sistemas de alta contrapressão, uma mola mais forte garante um fechamento positivo. Consulte a tabela de seleção de molas do fabricante para tamanhos específicos.

Essas válvulas de retenção oscilantes são implantadas em indústrias químicas, metalúrgicas, fotovoltaicas, nucleares, de lítio, de semicondutores eletrônicos, alimentícias, farmacêuticas, automotivas e de tratamento de água industrial para lidar com líquidos ácidos-alcalinos, água ultrapura, água potável, água de grau eletrônico e tubulações de águas residuais industriais.

Empresa

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China Válvula de retenção oscilante SCH8O/DIN UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização Válvula de retenção oscilante SCH8O/DIN UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra

Notícias

Onde os tubos UPVC SCH 80 são usados em aplicações indus...
Jul 30,2026
Processadores químicos, operadores de tratamento de água e instalações industriais especificam Tubo SCH 80UPVC sempre que um sistema de tubulação precisar manter uma pressão interna mais alta e resistir ...
Saiba mais
O que torna o tubo UPVC SCH 80 uma escolha confiável para ...
Jul 23,2026
O tubo SCH 80UPVC é construído com uma parede mais espessa do que o tubo SCH 40 com o mesmo diâmetro externo, o que aumenta sua classificação de pressão e o torna o padrão para linhas industriais que transportam pr...
Saiba mais
Por que o tubo UPVC SCH 80 é amplamente utilizado em siste...
Jul 16,2026
A espessura da parede é a única especificação que separa um tubo classificado para pressão industrial exigente de outro destinado ao uso residencial leve. Tubo SCH 80 UPVC assenta firmemente no lado resi...
Saiba mais

Mensagem de Feedback

Controlo de qualidade rigoroso

O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.
Testes de desempenho de precisão

Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

Válvula de retenção oscilante SCH8O/DIN UPVC/CPVC Conhecimento do setor

Como selecionar corretamente Válvula de retenção oscilante UPVC/CPVC ? Guia de correspondência de parâmetros principais e condições de trabalho

As válvulas de retenção oscilantes UPVC (cloreto de polivinila não plastificado) e CPVC (cloreto de polivinila clorado) são amplamente utilizadas em muitas indústrias devido à sua excelente resistência à corrosão, design leve e economia. A seleção correta requer uma consideração abrangente das características do meio, das condições de trabalho e do desempenho da válvula para garantir uma operação estável a longo prazo. A seguir estão os principais pontos de seleção e análises típicas de aplicações do setor:

1. Tipo de mídia e compatibilidade química
Os materiais UPVC/CPVC têm boa tolerância a ácidos, álcalis, sais e vários meios corrosivos, mas diferentes indústrias têm diferentes requisitos para pureza do meio e resistência química:
Água Potável Segura: Deve estar em conformidade com a certificação NSF/ANSI 61 para garantir precipitação não tóxica.
Tratamento de Água Industrial: Aplicável a sistemas de água contendo cloro, floculantes e outros agentes químicos.
Águas Residuais Industriais: Forte resistência à corrosão, pode tratar águas residuais contendo ácidos, álcalis e metais pesados.
Semicondutor eletrônico: É necessário meio de altíssima pureza e a parede interna da válvula é lisa e livre de precipitados.
Medicina: Atenda aos padrões da FDA para evitar a contaminação de água farmacêutica ou líquidos de alta pureza.

2. Faixa de temperatura e pressão
UPVC: Temperatura aplicável 0°C~60°C, resistência à temperatura de curto prazo pode chegar a 65°C, adequada para condições normais de temperatura (como sistema de água potável).
CPVC: Maior resistência à temperatura (-20°C~90°C), adequado para fluidos de alta temperatura (como refrigerantes na indústria fotovoltaica ou sistemas de circulação ácido-base na metalurgia).
O nível de pressão é geralmente PN10 ~ PN16, que precisa ser selecionado de acordo com a pressão de trabalho do sistema (como as condições de trabalho de baixa pressão das tubulações auxiliares de energia nuclear).

3. Características de fluxo e tamanho da válvula
A válvula de retenção oscilante depende da energia do fluido para abrir e fechar automaticamente, e a pressão mínima de abertura e fechamento (geralmente 0,5 ~ 1 bar) deve ser garantida para evitar má vedação sob condições de baixa pressão (como fluxo de água de baixa velocidade no tratamento de água industrial).
Válvulas de grande diâmetro (DN50 e superiores) são adequadas para cenários de alto fluxo (como descarga de águas residuais industriais) e válvulas de pequeno diâmetro (DN15-DN40) são mais adequadas para sistemas de precisão (como fornecimento de água ultrapura em semicondutores eletrônicos).

4. Requisitos especiais da indústria
Energia Nuclear: Deve atender aos padrões de envelhecimento por radiação e a válvula deve ter um projeto de vedação redundante.
Fotovoltaico: Deve ser resistente à corrosão do líquido refrigerante de etilenoglicol e tem altos requisitos para estabilidade de operação em alta temperatura a longo prazo.
Metalurgia: O CPVC é mais confiável que o UPVC para ácidos, álcalis ou oxidantes de alta concentração.

5. Considerações sobre instalação e manutenção
Ao instalar horizontalmente, certifique-se de que a direção de giro do disco da válvula seja consistente com o fluido; ao instalar verticalmente, escolha uma válvula de retenção assistida por mola (como o arranjo de espaço compacto na indústria médica).
Verifique regularmente a vedação da sede da válvula para evitar o entupimento de partículas (comum em águas residuais industriais contendo impurezas).
