UPVC/CPVC 90 ° Cotovelo

O cotovelo UPVC/CPVC 90 ° é um encaixe de tubos de alto desempenho amplamente utilizado nos campos industriais e de construção. Feita a partir de UPVC premium (cloreto de polivinil não plástico) ou CPVC (cloreto de polivinil clorado), este cotovelo de 90 ° oferece resistência à corrosão e desempenho de alta temperatura.

O produto foi projetado para permitir conexões de tubos mais suaves, reduzindo efetivamente a resistência ao fluxo de fluidos e melhorando a eficiência geral do sistema. É adequado para o abastecimento de água, drenagem e transporte de líquidos químicos, atendendo a diversos requisitos. O cotovelo de 90 ° é fácil de instalar e se integra perfeitamente aos sistemas de tubulação padrão, não exigindo ferramentas especiais.

Contate-nos

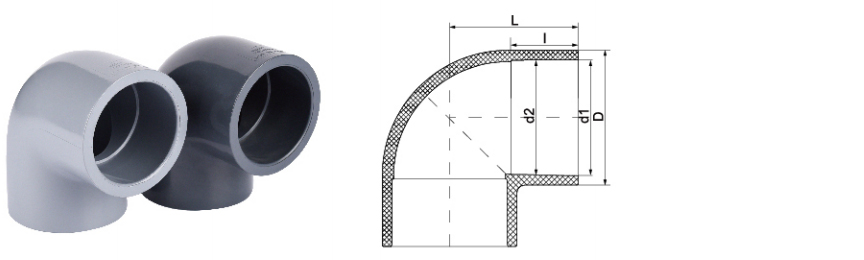

Tamanho/nom.			DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
			(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1		20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2		20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	UPVC	D	26.5	32	39.6	49	60	74.6	88	104	127	161	185	259.4	310	344
		L	28	33.5	40	48.5	58.5	72	84	99	119	150	170	241.5	295	325
		EU	16	19	22	26	31	38	44	51	61	76	86	119	146	165
	CPVC	D	26.5	32	41	50.2	62.8	79	91	108.6	132.4	164.4	188.6	259.4	310	344
		L	29	34	42	50.5	61	75	87	102.5	123	156	178	241.5	296	325
		EU	16.5	19	22.5	26.5	31.5	38	44	51.5	61.5	76.5	86.5	119	146	165
Ansi	D1		21.51	26.87	33.62	42.4	48.54	60.65	79.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2		21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	EU		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
Jis	D1		22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2		21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D		29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L		35	41	48	56	63	72	86	102.5	122.5	156	170	220	278	328
	I		22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

UPVC/CPVC 90 ° Cotovelo Industry knowledge

Como selecionar corretamente UPVC/CPVC 90 ° Cotois ? Explicação detalhada dos níveis de pressão e padrões de tamanho

Nos sistemas de tubulação industrial, UPVC (cloreto de polivinil não plásticos) e CPVC (cloreto de polivinil clorado) 90 ° Os cotovelos são os principais conectores, e sua seleção afeta diretamente a segurança, a durabilidade e a eficiência operacional do sistema. A seleção correta requer uma consideração abrangente de propriedades do material, níveis de pressão, padrões de tamanho e necessidades especiais de diferentes indústrias.

1. Seleção de material: a principal diferença entre UPVC e CPVC
O UPVC é adequado para a temperatura normal (0 ° C ~ 60 ° C) e o ambiente de baixa pressão, possui boa resistência à corrosão de ácido e álcalis, baixo custo e é frequentemente usado na água potável (água potável segura), tratamento de água industrial (tratamento industrial de água), entrega de água potável comum (água potável) e outros cenários.

O CPVC é resistente a altas temperaturas (até 93 ° C ~ 110 ° C) e possui maior resistência à compressão. É adequado para meios corrosivos de alta temperatura. As aplicações típicas incluem o transporte líquido de decapagem na indústria metalúrgica, oleodutos químicos de alta pureza na indústria fotovoltaica, sistemas de água ultrapura na indústria eletrônica de semicondutores, oleodutos de esterilização de alta temperatura na indústria de medicina, pipelines resistentes à radiação em plantas de energia nuclear e ambientes de corrosão química em resíduos industriais.

2. Seleção de grau de pressão (padrões PN e SCH)
A capacidade de rolamento de pressão do cotovelo depende do grau de espessura da parede. Os padrões de pressão comuns incluem PN (pressão nominal, como PN6, PN10, PN16) e SCH (cronograma, como SCH40, SCH80).

Para água potável e tratamento de água comum, o material UPVC geralmente é selecionado e o grau de pressão PN6 ~ PN10 pode atender às necessidades. Nas indústrias industriais de águas residuais e metalurgia, devido à forte corrosividade da mídia, é recomendável escolher os cotovelos PN10 ~ PN16 ou SCH80 CPVC para garantir a resistência à pressão a longo prazo e a resistência à corrosão química.

As indústrias fotovoltaicas, de semicondutores eletrônicas e medicina têm requisitos extremamente altos para a limpeza de dutos e a resistência química, e geralmente usam cotovelos CPVC SCH40 ou SCH80 para garantir que os meios de alta pureza não estejam contaminados. As aplicações da usina nuclear requerem materiais CPVC especiais resistentes à radiação que atendem a padrões estritos como asme NQA-1.

3. Padrões de tamanho (DN e polegadas)
O tamanho do cotovelo UPVC/CPVC 90 ° deve corresponder ao sistema de tubulação. Os padrões comuns incluem métrica (DN15, DN50, DN100, etc.) e imperial (1/2 ", 2", 4 ", etc.).

Nas indústrias eletrônicas de semicondutor e fotovoltaica, os cotovelos de pequeno diâmetro (DN15 ~ DN50) são geralmente usados devido à necessidade de controle de fluidos de alta precisão. Os cotovelos de grande diâmetro do DN80 ~ DN300 são comumente usados em tratamento de águas residuais industriais e indústrias metalúrgicas devido a grandes taxas de fluxo. As usinas nucleares e a indústria farmacêutica devem seguir estritamente os padrões do setor para garantir uma correspondência precisa de tamanho para evitar riscos de vazamento ou contaminação.

4. Certificações e requisitos específicos para o setor
Diferentes indústrias têm requisitos de certificação diferentes para cotovelos:
Água potável / água potável: deve cumprir a certificação NSF / ANSI 61.
Semicondutor eletrônico / fotovoltaico: requer parede interna ultra-suave para reduzir a deposição de partículas, e algumas aplicações requerem certificação semi-F57.
Medicina: os padrões da classe VI ou FDA USP devem ser atendidos para garantir que nenhum plastificante seja lixiviado.
Energia nuclear: A certificação da qualidade da ASME NQA-1 deve ser passada e os materiais CPVC modificados resistentes à radiação devem ser usados.

5. Recomendações de instalação e manutenção
Método de conexão: os cotovelos UPVC/CPVC são geralmente ligados a solventes (cola de PVC). Durante a instalação, verifique se a interface está limpa e livre de óleo.
Espaçamento de suporte: tubos de alta temperatura (CPVC) ou de grande diâmetro requerem quadros de suporte adicionais para evitar a deformação devido à expansão térmica ou impacto do fluido.
Inspeção regular: Em indústrias de alto risco, como energia química e nuclear, os cotovelos devem ser regularmente inspecionados quanto a sinais de rachaduras, envelhecimento ou corrosão, e as peças danificadas devem ser substituídas em tempo hábil.
