Personalização Misturador estático tipo SCH8O/DIN UPVC/CPVC SK Para indústria de alimentos/automotivo/eletrônico

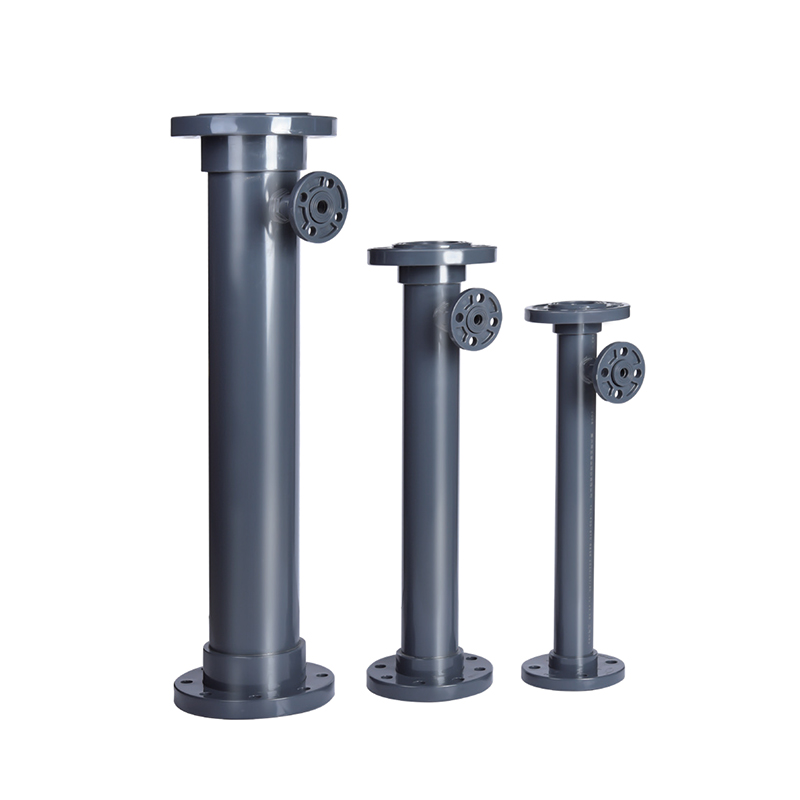

Misturador estático tipo SCH8O/DIN UPVC/CPVC SK

Misturador estático tipo SCH8O/DIN UPVC/CPVC SK

O misturador estático tipo UPVC/CPVC SK é um dispositivo de mistura de fluidos de alta eficiência projetado para diversas aplicações industriais. É particularmente adequado para tratamento de água, processamento químico, processamento de alimentos e produtos farmacêuticos, misturando efetivamente vários líquidos, gases e sólidos para garantir a consistência e uniformidade do produto.

Seu design modular simplifica a instalação e manutenção, adaptando-se a diferentes tamanhos e necessidades de vazão com alta flexibilidade.

Contate-nos
  • Misturador estático tipo SCH8O/DIN UPVC/CPVC SK
Anterior：Filtro de cesta SCH8O/DIN UPVC/CPVC
Próximo：Válvula de retenção oscilante SCH8O/DIN UPVC/CPVC

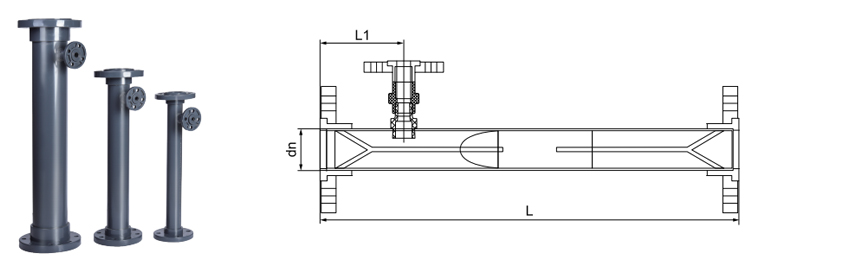

Parâmetros Aplicação Normas Técnicas

  • dn

    DN

    L

    L1

    Porta de dosagem

    (padrão 1)

    Taxa de fluxo

    (m/s)

    Fluxo

    (m³/h)

    Tipo de conexão

    63

    50

    500

    100

    dn20

    <1

    <6,84

    Flange

    75

    65

    600

    100

    dn20

    <1

    <11,88

    Flange

    90

    80

    650

    100

    dn20

    <1

    <18.08

    Flange

    110

    100

    700

    110

    dn20

    <1

    <28.08

    Flange

    140

    125

    900

    130

    dn25

    <1

    <43,92

    Flange

    160

    150

    1000

    150

    dn25

    <1

    <63,36

    Flange

    225

    200

    1300

    190

    dn32

    <1

    <108

    Flange

    280

    250

    1500

    220

    dn32

    <1

    <180

    Flange

    315

    300

    1600

    240

    dn32

    <1

    <262,8

    Flange

    355

    350

    1700

    260

    dn32

    <

    <360

    Flange

    400

    400

    2000

    290

    dn40

    <1

    <468

    Flange

SCH80 / DIN · TIPO SK
Misturador estático UPVC / CPVC
Elementoos helicoidais · Mistura passiva · Sem peças móveis
O misturador estático tipo SCH80/DIN UPVC/CPVC SK é um dispositivo de mistura em linha para sistemas corrosivos e de alta pureza. Construído de acordo com os padrões ASTM SCH80 e DIN, ele utiliza elementos helicoidais fixos que dividem, giram e recombinam fluxos — proporcionando mistura homogênea sem partes móveis. A geometria SK funciona em regimes de fluxo laminar, transicional e turbulento. Os corpos são UPVC para serviços gerais ou CPVC para temperaturas de até 93°C. Os elementos combinam com o material do corpo para total compatibilidade química. As aplicações incluem diluição de ácidos, mistura de água ultrapura, ajuste de pH, mistura de polímeros e dosagem de produtos químicos.
DN15–DN200 Tamanhos
PN10–PN16 Pressão
–20°C a 93°C Gama de CPVC
SK helicoidal Element
Zero peças móveis
Sem vedações, rolamentos ou componentes rotativos. Elimina desgaste e custos de manutenção.
Homogeneização Completa
Os elementos helicoidais dividem e recombinam o fluxo continuamente em toda a seção transversal do tubo.
Operação de baixa energia
A geometria otimizada do elemento minimiza a queda de pressão enquanto mantém a eficiência da mistura.
Inércia Química
UPVC e CPVC resistem a ácidos, bases e sais. O CPVC suporta 93°C continuamente.
Especificações Técnicas
Corpo UPVC · CPVC
Elementos UPVC · CPVC · PTFE
Tipo de elemento SK helicoidal · 4–6 por alojamento
Conexões Soquete · Flangeado · Roscado
Padrões ASTM D2467 · DIN 8061/8062
Dados de desempenho
Regimes de fluxo Laminar · Transicional · Turbulento
Comprimento do elemento 1,5 × ID do tubo
Elementos per mixer 4 a 12 (personalizado)
DP típico 0,2 – 1,0 barra
Mais elementos aumentam a intensidade da mistura e a queda de pressão. Consulte a fábrica para dimensionamento.
Áreas de aplicação
Químico Diluição de ácido · Ajuste de pH · Mistura de polímeros
Semicondutor Mistura UPW · Mistura química em bancada úmida
Energia Eletrólito · Condicionador · Condicionador de refrigerante
Água Floculante · Desinfetante · Neutralização
Farmacêutica Água DI · CIP · Homogeneização de ingredientes
Automotivo Aditivo · Tinta · Mistura de refrigerante
Diretrizes de instalação
  • Qualquer orientação. A seta de fluxo deve estar alinhada com a direção.
  • Deixe 3–5 diâmetros de tubo em linha reta a montante.
  • Solda com solvente: use primer e cimento corretos para o material.
  • Parafusos do flange: aperte uniformemente a 15–20 Nm com junta de face completa.
  • Inspecione os elementos quanto a incrustações ou danos durante a manutenção de rotina.
Limites Operacionais
  • UPVC: 60°C máx. · CPVC: 93°C máx. · PTFE: 120°C máx.
  • Não para serviço a vapor. Evite mudanças rápidas de temperatura.
  • Sólidos >5% em volume requerem revisão na fábrica.
  • Número de Reynolds mínimo necessário para mistura laminar.
  • Exposição UV: use resina estabilizada ou aplique uma camada protetora.
Perguntas frequentes
Quantos elementos eu preciso?
O fluxo laminar requer de 6 a 12 elementos. O fluxo turbulento precisa de 4–6. Fluidos de alta viscosidade precisam de mais. Forneça seus dados de fluxo e viscosidade para uma recomendação personalizada.
Que queda de pressão posso esperar?
Normalmente 0,2–1,0 bar dependendo do fluxo, viscosidade e contagem de elementos. Use nossa ferramenta de dimensionamento ou entre em contato conosco com as condições do seu processo para um cálculo preciso.
Ele suporta fluidos abrasivos?
Sólidos moderados são aceitáveis. A mídia abrasiva acelera o desgaste. Para tais casos, recomenda-se CPVC com elementos de PTFE. Para >5% de sólidos, consulte-nos para dados de desgaste e opções de materiais.
Como limpar se estiver sujo?
Lave com solvente compatível para incrustações leves. Para acúmulos pesados, desmonte e limpe mecanicamente os elementos helicoidais. A inspeção regular evita o acúmulo excessivo.
Esses misturadores atendem indústrias químicas, metalúrgicas, fotovoltaicas, nucleares, de lítio, semicondutores, alimentícias, farmacêuticas, automotivas e de tratamento de água - lidando com ácidos, álcalis, água ultrapura, água potável, água de grau eletrônico e águas residuais industriais.
ASTM D2467 DIN 8061/8062 SCH80 SK helicoidal Manutenção zero
Produtos Recomendados
Empresa
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China Misturador estático tipo SCH8O/DIN UPVC/CPVC SK Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização Misturador estático tipo SCH8O/DIN UPVC/CPVC SK Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 En
  • Empresa nacional de alta tecnologia
  • Certificado
  • Certificado
Notícias
Mensagem de Feedback
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Controlo de qualidade rigoroso

    O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

    A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testes de desempenho de precisão
    Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

    ● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
    ● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
    ● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
    ● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
    ● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

Misturador estático tipo SCH8O/DIN UPVC/CPVC SK Conhecimento do setor

Comparação de desempenho e diferenças ambientais aplicáveis de Misturadores estáticos UPVC e CPVC

Os misturadores estáticos (tipo SK) são amplamente utilizados em áreas químicas, de tratamento de água e industriais de alta pureza, e a seleção do material (UPVC ou CPVC) afeta diretamente sua resistência à corrosão, resistência à temperatura e vida útil. A seguir está uma comparação de desempenho dos dois materiais e uma análise de aplicações típicas da indústria:

1. Comparação de resistência química
UPVC (policloreto de vinila não plastificado):
Possui excelente resistência a soluções ácidas, alcalinas e salinas (como ácido clorídrico, ácido sulfúrico, hipoclorito de sódio, etc.), mas é facilmente corroído por alguns solventes orgânicos (como cetonas e hidrocarbonetos aromáticos).

Indústrias aplicáveis:
Tratamento de água industrial (água de resfriamento, circulação de água para ajuste de pH).
Água potável: utilizada para cloração e mistura de floculantes, de acordo com as normas de higiene.
Águas residuais industriais: neutralizar águas residuais ácidas/alcalinas.

CPVC (policloreto de vinila clorado):
Através do tratamento de cloração, a resistência química é melhorada e pode suportar concentrações mais elevadas de ácidos e álcalis e alguns solventes orgânicos (como baixas concentrações de álcoois).

Indústrias aplicáveis:
Semicondutor Eletrônico: Entrega mista de produtos químicos de alta pureza (como solução de gravação).
Medicamento: Tratamento de meio corrosivo na preparação de medicamentos líquidos.
Fotovoltaico: Sistema de mistura de líquidos de limpeza ácida.

2. Diferença na resistência à temperatura
UPVC:
Temperatura aplicável a longo prazo ≤60°C, pico de curto prazo 80°C, adequada para condições normais de temperatura.

Cenários típicos:
Água Potável Segura: Dosagem e mistura em temperatura normal.
Metalurgia: Pré-tratamento de líquido residual de decapagem em baixa temperatura.

CPVC:
Resistência à temperatura a longo prazo até 90°C, tolerância a curto prazo 110°C, adequada para meios de alta temperatura.

Cenários típicos:
Usina nuclear: Mistura de aditivos químicos em sistemas de água de resfriamento de alta temperatura.
Seção de alta temperatura de águas residuais industriais: como tratamento de homogeneização de ácidos quentes e líquidos residuais alcalinos.

3. Resistência mecânica e vida útil
UPVC:
Baixo custo, mas fraca resistência ao impacto, adequado para ambientes de baixa pressão e vibração não mecânica (como sistemas de dosagem de estações de água).

CPVC:
Maior rigidez e resistência à fluência, adequada para condições de alta pressão ou vibração (como tubulações de distribuição de produtos químicos de alta pressão em fábricas de semicondutores).

4. Recomendações de seleção da indústria
Campos onde UPVC é preferido:
Tratamento de água à temperatura ambiente e com corrosão fraca (como água potável, água circulante industrial) e pré-tratamento de águas residuais metalúrgicas.
Campos onde o CPVC deve ser usado:
Alta temperatura (como sistemas de resfriamento de usinas nucleares), alta corrosão (como soluções de gravação de semicondutores) e mistura de solventes orgânicos (como síntese de intermediários farmacêuticos).
