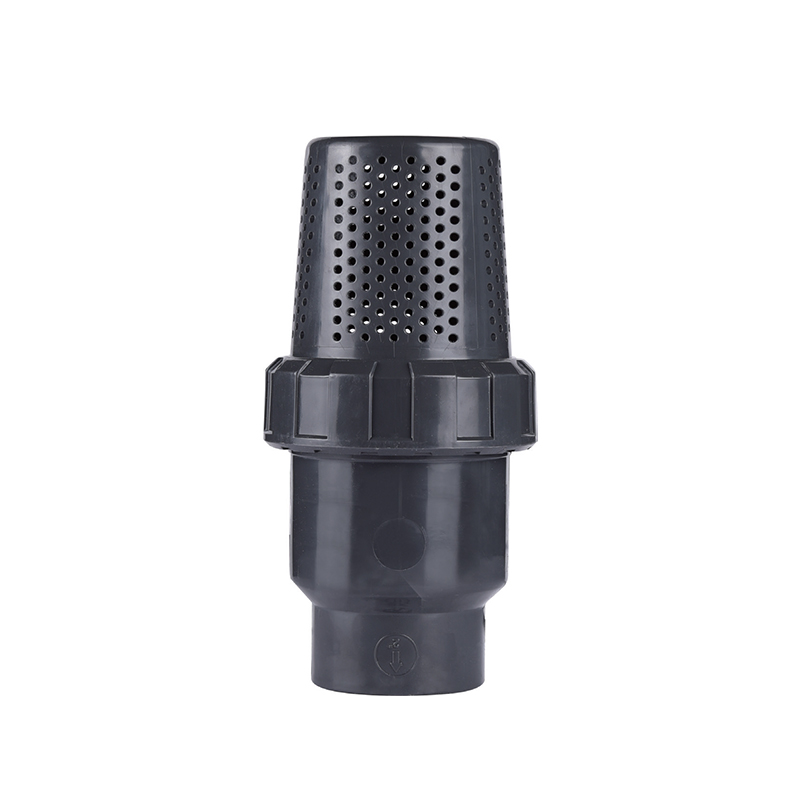

Válvula inferior esférica SCH8O/DIN UPVC/CPVC

A válvula esférica inferior UPVC/CPVC é um dispositivo de controle de fluido de alta eficiência projetado para sistemas de dutos em áreas industriais e de construção. Seu design garante obstrução mínima ao fluxo de fluido durante a abertura e fechamento, reduzindo a perda de pressão e conseguindo um controle preciso do fluxo em um instante.

O design exclusivo do núcleo esférico permite uma operação fácil e suave, aumentando significativamente a eficiência. Sua resistência a altas temperaturas e pressões o torna adequado para aplicações como tratamento de água, processamento químico e tratamento de águas residuais.

Contate-nos

Anterior：Válvula de retenção oscilante SCH8O/DIN UPVC/CPVC
Próximo：SCH8O/DIN UPVC/CPVC Ball Check Valve

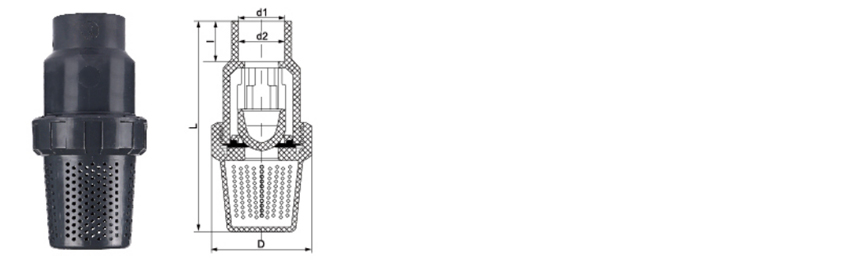

Parâmetros Aplicação Normas Técnicas

TAMANHO/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · FUNDO DO TANQUE · FURO DE ENCHIMENTO

Válvula inferior esférica UPVC / CPVC

Porta completa · Operada por alavanca · Design sem pernas mortas

A válvula esférica inferior SCH80/DIN UPVC/CPVC é uma válvula de isolamento projetada especificamente para saídas inferiores de tanques, reatores e vasos. Fabricada de acordo com os padrões ASTM SCH80 e DIN, esta válvula apresenta uma esfera embutida que elimina pontos mortos e aprisionamento de sedimentos comuns em válvulas de esfera padrão. O design da porta completa garante a drenagem completa do conteúdo do recipiente sem retenção residual. O corpo da válvula está disponível em UPVC para serviços químicos em geral e CPVC para aplicações em temperaturas elevadas de até 93°C. Assentos e vedações de PTFE proporcionam fechamento à prova de bolhas. A alça da alavanca com recurso travável permite a retenção segura da posição. Esta válvula foi projetada especificamente para aplicações onde é necessário esvaziar e limpar completamente os recipientes de processo.

DN15-DN100

FAIXA DE TAMANHO

PN10-PN16

CLASSIFICAÇÃO DE PRESSÃO

-20°C a 93°C

GAMA CPVC

Furo nivelado

PROJETO DE DRENAGEM

Design de montagem embutida

A esfera é posicionada nivelada com a superfície do fundo do tanque, eliminando pontos mortos e evitando o acúmulo de sedimentos. Este design garante drenagem completa e simplifica os procedimentos de limpeza.

Resistência Química e Térmica

Os materiais UPVC e CPVC resistem a uma ampla variedade de ácidos, bases e sais. O CPVC estende o serviço para 93°C. As sedes de PTFE proporcionam fechamento à prova de bolhas em toda a faixa de pressão.

Fluxo completo do porto

O diâmetro interno da esfera corresponde ao diâmetro interno do tubo, proporcionando fluxo irrestrito durante a descarga e minimizando a queda de pressão, o que é crítico para saídas de tanques alimentadas por gravidade.

Alça com trava

A alavanca da alavanca inclui um recurso travável para garantia de posição em posições abertas ou fechadas, proporcionando segurança contra operação não autorizada em processos críticos.

Dados Técnicos

Material do corpo UPVC · CPVC

Material da bola Latão cromado (UPVC) · CPVC maciço

Assento / Vedação PTFE (padrão) · EPDM (opcional)

Conexão Soquete (solvente) · Roscado (NPT/BSPT) · Flangeado (DIN)

Padrões ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

Alça Alavanca · Rotação de 90° · Travável

Desempenho de drenagem

O design de esfera nivelada reduz o volume residual para menos de 2% do volume do tubo, garantindo uma drenagem quase completa do conteúdo do recipiente.

Orientação de instalação

Instale com o corpo da válvula na posição vertical diretamente abaixo da saída do vaso. A alça deve ser orientada para facilitar o acesso. Para conexões flangeadas, use juntas de face completa e aperte os parafusos uniformemente.

Cenários de aplicação

Química e Metalurgia

Saídas inferiores do reator, linhas de drenagem de tanques, transferência de ácido, recipientes de processamento em lote

Eletrônicos e Semicondutores

Tanques de armazenamento de água ultrapura, drenos químicos, descarga de bancada úmida

Energia e Fotovoltaica

Tanques de eletrólito de bateria, banhos de corrosão solar, reservatórios de torre de resfriamento

Tratamento de Água

Drenos de clarificadores, saídas de retrolavagem de filtros, tanques de permeado de RO, reservatórios de águas residuais

Farmacêutico e Alimentar

Armazenamento de água DI, tanques de abastecimento CIP, recipientes de mistura de ingredientes, drenos sanitários

Automotivo e Geral

Drenos de lavadoras de peças, fundos de tanques de tinta, reservatórios de refrigerante, reservatórios industriais

Notas de instalação e operação

Montagem: Instale diretamente abaixo da saída do vaso com o corpo da válvula vertical. Certifique-se de que a alça balance livremente sem obstruções.
Conexões flangeadas: Use juntas de EPDM ou PTFE de face inteira. Aperte os parafusos do flange uniformemente em um padrão cruzado com torque de 15–20 Nm.
Soldagem com solvente: Utilize primer e cimento específico para UPVC ou CPVC. Aguarde o tempo de cura completo antes da pressurização.
Conexões roscadas: Aplique fita PTFE nas roscas macho. Aperte manualmente mais 1–2 voltas com uma chave de cinta.
Operação: Acione a válvula trimestralmente para evitar que a sede emperre. Para operações pouco frequentes, lubrifique a haste com graxa à base de silicone.
Limpeza: O design do furo nivelado permite fácil CIP (limpeza no local) sem desmontagem.

Limites Operacionais Críticos

Não exceda 60°C para corpos UPVC. CPVC máx. 93°C contínuo. Assentos em PTFE máx. 93°C.
Não classificado para serviço a vapor. Evite ciclos térmicos rápidos e picos repentinos de pressão.
Não use com ácido nítrico concentrado (>15%) em corpos UPVC.
Não opere a válvula com força excessiva – o torque excessivo pode danificar a vedação da haste.
Evite cargas de impacto ou choques mecânicos no corpo da válvula durante a instalação.
Proteja da exposição prolongada aos raios UV. Use revestimento ou sombra resistente a UV.
Nunca utilize a válvula como ponto de apoio para o vaso ou tubulação.

Perguntas comuns

Qual é a vantagem de um projeto de esfera nivelada para válvulas de fundo de tanque?

O design da esfera nivelada elimina pontos mortos e aprisionamento de sedimentos comuns em válvulas esfera padrão. Quando a válvula está aberta, a superfície da esfera fica nivelada com o fundo do tanque, permitindo a drenagem completa do conteúdo do recipiente. Este design também simplifica a limpeza e reduz o risco de contaminação do produto no processamento em lote.

Como seleciono entre UPVC e CPVC para esta válvula?

UPVC é adequado para serviços químicos gerais com fluidos de até 60°C. O CPVC é recomendado para aplicações que exigem maior resistência a temperaturas (até 93°C) ou ao manusear meios clorados. A seleção deve ser baseada na química específica do processo e na temperatura operacional.

Esta válvula pode ser instalada em tubulação horizontal?

A válvula esférica inferior foi projetada especificamente para instalação vertical abaixo de tanques e vasos. Embora possa ser instalado em linhas horizontais, os benefícios de descarga e drenagem são significativamente reduzidos. Para aplicações horizontais, recomenda-se uma válvula de esfera padrão.

Que manutenção é necessária para esta válvula?

Recomenda-se a inspeção periódica das sedes de PTFE e dos O-rings da haste. Para operação pouco frequente, efetue o ciclo da válvula trimestralmente para evitar que a sede emperre. Se ocorrer vazamento na haste, aperte a porca da bucha gradativamente. Substitua as sedes se estiverem desgastadas além de 0,5 mm de profundidade.

Essas válvulas de fundo esférico são implantadas em indústrias químicas, metalúrgicas, fotovoltaicas, nucleares, de lítio, semicondutores eletrônicos, alimentícias, farmacêuticas, automotivas e de tratamento de água industrial para lidar com líquidos ácidos-álcalis, água ultrapura, água potável, água de grau eletrônico e tubulações de águas residuais industriais.
