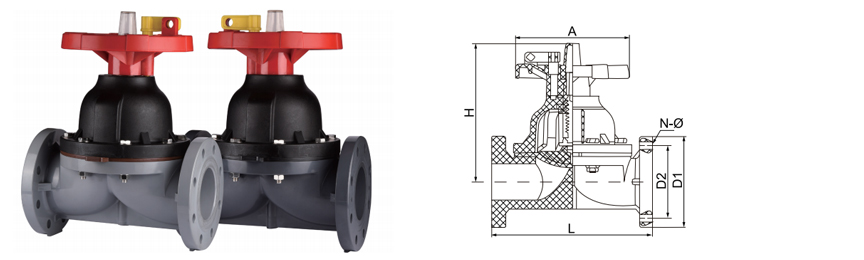

Válvula de diafragma flangeada SCH8O/DIN UPVC/CPVC

A válvula de diafragma flangeada UPVC/CPVC é um dispositivo de controle de fluido projetado para lidar com líquidos e gases corrosivos. É adequado para vários setores, incluindo processamento químico, tratamento de águas residuais e processamento de alimentos.

A estrutura exclusiva da válvula de diafragma flangeada proporciona desempenho de vedação durante a abertura e o fechamento, evitando vazamentos de forma eficaz. Este design garante o transporte seguro de fluidos e prolonga a vida útil da válvula. A válvula é fácil de operar, permitindo que os usuários controlem o fluxo sem esforço através de métodos manuais ou pneumáticos para atender às demandas de diferentes condições operacionais.

Nossas válvulas de diafragma flangeadas UPVC/CPVC também apresentam resistência ao desgaste e ao envelhecimento. Eles são amplamente utilizados em áreas como processamento químico, tratamento de águas residuais e irrigação agrícola.

Contate-nos

Anterior：Válvula de diafragma de união SCH8O/DIN UPVC/CPVC
Próximo：Válvula esférica flangeada de peça única SCH8O/DIN UPVC/CPVC

Parâmetros Aplicação Normas Técnicas

TUmMANHO/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
eu		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

PADRÃO DIN · CONSTRUÇÃO DE UMA PEÇA

Válvula de diafragma com flange SCH8O/DIN UPVC/CPVC

Projetado para isolamento de fluidos corrosivos e de alta pureza. O corpo do flange de peça única com mecanismo de vedação por diafragma elimina vazamentos na gaxeta e fornece fechamento estanque a bolhas.

DN15-DN100

Faixa de tamanho

PN10/PN16

Classificação de pressão

-20°C a 120°C

Temperatura do CPVC

UPVC/CPVC

Materiais do corpo

◆ Sistema de Materiais

Corpo UPVC 0-60°C · pH 2-12 · Ácidos gerais, álcalis, água ultrapura

Corpo de CPVC 0-93°C · pH 1-14 · Temperatura elevada, meio clorado

Opções de diafragma EPDM · PTFE · FKM · Hypalon

Extremidades flangeadas de peça única conforme DIN PN10/16. Não há vazamentos nas juntas das extremidades do corpo.

◆ Especificações principais

Conexão Flange integral, DIN 2501

Cara a cara DIN EN 558 Série 1

Teste de casca 1,5 × PN (água)

Teste de assento 1,1 × PN (ar ou água)

Serviço de vácuo 0,3 bar absoluto

Operação Volante / Pneumático / Elétrico

◆ Vantagens da válvula de diafragma

Sem embalagem de haste – zero potencial de emissão fugitiva
Isolamento entre o atuador e o meio fluido
O caminho de fluxo simplificado reduz o acúmulo de sedimentos
Indicador visual de posição no volante
Diafragma substituível sem remover o corpo da linha
Fechamento à prova de bolhas em toda a faixa de pressão

Aplicações Industriais

Ácidos, álcalis, água ultrapura, água de grau eletrônico, águas residuais industriais

Química Pesada e Metalurgia

Transferência de ácido sulfúrico · Dosagem de HCl · Linhas de decapagem · Galvanoplastia

Alta Pureza e Eletrônicos

Bancadas úmidas de semicondutores · Gravura fotovoltaica · Água de grau eletrônico · Loops de água ultrapura

Energia e Lítio

Resfriamento auxiliar nuclear · Processamento de salmoura de lítio · Transferência química de bateria

Ciências da Vida e Alimentos

WFI Farmacêutico · CIP de Alimentos · Processamento de bebidas · Fabricação de cosméticos

Água e Meio Ambiente

Neutralização de águas residuais industriais · Água potável · Pré-tratamento de dessalinização

Indústria automotiva e geral

Circulação de E-coat · Lavagem de peças · Água de resfriamento · Linhas de enxágue

Notas de instalação e operação

A válvula de diafragma deve ser instalada na posição totalmente aberta ou fechada para armazenamento. Não armazene com o diafragma comprimido.
Sequência de torque: aperte os parafusos do flange uniformemente em padrão cruzado com 15-20 Nm dependendo do DN.
Para lama ou meio de cristalização, instale com a haste da válvula horizontal para evitar o acúmulo de sólidos no vertedor.
Não exceda a velocidade de 1,0 m/s para meios abrasivos para prolongar a vida útil do diafragma.
Substitua o diafragma a cada 2 anos ou 50.000 ciclos, o que ocorrer primeiro.

Restrições Críticas

Não deve ser usado com ácidos oxidantes (nítrico >15%, crômico) em corpo UPVC.
Não submeta a ciclos de pressão rápidos – pode ocorrer fadiga do diafragma.
Evite a esterilização a vapor acima de 110°C para CPVC com diafragma de PTFE.
Não é adequado para meios gasosos acima de 2 bar sem alívio de segurança.
Não opere o volante além da parada mecânica – a compressão excessiva do diafragma leva à falha prematura.

Problemas e resoluções comuns

Problema: Taxa de fluxo reduzida observada

O diafragma pode não estar totalmente retraído. Verifique se o volante está girado para a posição totalmente aberta (2-3 voltas além da resistência inicial). Para válvulas automatizadas, verifique a calibração do curso do atuador.

Problema: Vazamento externo do corpo

Inspecione os parafusos do flange quanto a relaxamento. Reaperte de acordo com a especificação. Se o vazamento continuar, substitua a junta do flange. Não aperte demais – risco de rachaduras acima de 22 Nm para DN80.

Problema: Vazamento de mídia quando fechado

Desgaste do diafragma ou ataque químico. Substitua o diafragma pelo material correto. Para aplicações de alto ciclo, atualize para o diafragma EPDM revestido com PTFE.

Problema: Operação difícil do volante

O diafragma pode ficar preso na barragem devido à cristalização. Ciclo aberto/fechado diversas vezes. Se persistir, desmonte e limpe a área do açude. Aplique lubrificante de silicone nas roscas da haste.
