Válvula esférica flangeada de peça única SCH8O/DIN UPVC/CPVC

Contate-nos

Anterior：Válvula de diafragma flangeada SCH8O/DIN UPVC/CPVC
Próximo：Nenhum produto seguinte

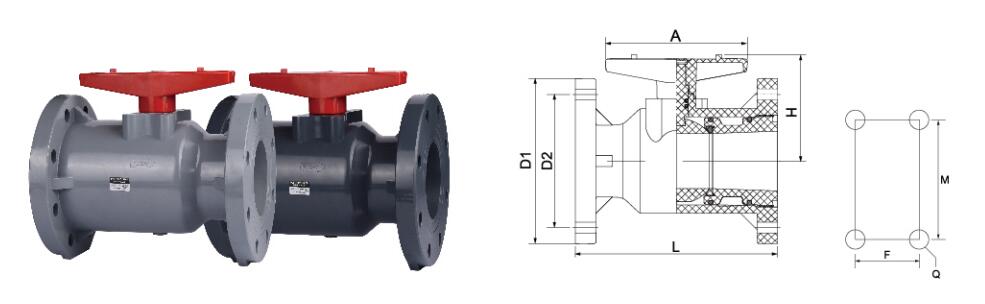

Parâmetros Aplicação Normas Técnicas

TUmMANHO/NOM.		dn20	dn25 dn32 dn40			dn50	dn63	dn75	dn90	dn110	dn140 dn160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")
D1	DIN	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	DIN	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	DIN	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ18
N-Φ	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22
	JIS	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23
eu		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
P		2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10	4×M10	4×M10

Introdução do produto

A válvula esférica flangeada de peça única SCH8O/DIN UPVC/CPVC é um dispositivo de fechamento termoplástico projetado para transporte agressivo de produtos químicos e sistemas de água de alta pureza. Construída a partir de cloreto de polivinila não plastificado (UPVC) ou cloreto de polivinila clorado (CPVC), esta série de válvulas apresenta um corpo monolítico onde os flanges são moldados integralmente com o alojamento da válvula. Essa construção em peça única elimina as conexões tradicionais entre o corpo e os flanges finais, reduzindo possíveis caminhos de vazamento em aplicações críticas. O design da esfera da porta completa fornece fluxo irrestrito quando aberto, e os materiais da sede PTFE ou EPDM garantem vedação à prova de bolhas contra uma variedade de meios, incluindo ácidos, álcalis, solventes e água ultrapura. A válvula está em conformidade com padrões de perfuração de flange padrão DIN, permitindo a integração direta em redes de tubulação com especificações europeias sem adaptadores personalizados.

Principais vantagens

Integridade Corporal Monolítica

A moldagem de peça única do flange ao corpo remove as juntas vedadas entre as conexões finais e o alojamento, reduzindo os pontos de manutenção e possíveis vazamentos.

Compatibilidade com dois materiais

Corpo em UPVC para resistência química geral de 0-60°C; Corpo em CPVC para meios clorados e temperaturas elevadas de até 93°C.

Integração padrão DIN

Os padrões de perfuração de flange estão em conformidade com os padrões DIN PN10/16, permitindo substituição imediata ou nova instalação sem adaptadores de flange personalizados.

Caminho completo do fluxo da porta

O diâmetro do furo da esfera corresponde ao tamanho nominal do tubo, mantendo a velocidade da linha e reduzindo a queda de pressão em comparação com válvulas de passagem reduzida.

Características do produto

Material do corpo: UPVC (Tipo 1, Grau 1) ou CPVC (conforme ASTM D1784)
Tipo de conexão: Flange moldado integralmente em peça única, DIN 2501 PN10/16
Material do assento: PTFE (padrão) ou EPDM (para água e produtos químicos suaves)
Material da bola: Latão cromado (UPVC) ou CPVC sólido (corpo CPVC)
Selos de haste: Configuração de anel de vedação duplo com sobreposta externa ajustável

Tipo de alça: Alavanca com curso de 90 graus, travável nas posições aberta e fechada
Classificação de pressão: PN10 para UPVC (0-50°C); PN16 para CPVC (0-50°C)
Faixa de temperatura: UPVC 0°C a 60°C; CPVC 0°C a 93°C
Serviço de vácuo: Adequado para pressão absoluta de 0,5 bar a 20°C
Cor: Cinza claro (RAL 7032) para UPVC; Cinza claro ou esbranquiçado para CPVC

Ácido Clorídrico (≤30%) UPVC CPVC

Ácido Sulfúrico (≤50%) Limitado CPVC

Hidróxido de sódio (≤30%) UPVC CPVC

Água Deionizada / Ultrapura UPVC CPVC

Solventes Clorados Não recomendado Limitado

Especificações Técnicas

Dados Dimensionais

Diâmetro Nominal (DN) DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100

Dimensão Presencial DIN EN 558 Série 1 (série básica 27)

Padrão de perfuração de flange DIN 2501 PN10 (DN15-100) / PN16 (DN15-100)

Pressão e Temperatura

Pressão de teste do casco 1,5 × PN (máx. 22,5 bar para corpo PN16)

Pressão de teste de vedação (baixa) 1,1 × PN (ar ou água)

Pressão de teste de vedação (alta) 1,5 × PN (somente água)

Faixa de temperatura (UPVC) 0°C a 60°C

Faixa de temperatura (CPVC) 0°C a 93°C

Dados Operacionais

Valor de torque (máx.) 12 Nm para DN15-DN50; 20 Nm para DN65-DN100

Compatibilidade de faixa de pH UPVC: 2-12; CPVC: 1-14

Serviço de vácuo 0,5 bar absoluto a 20°C

Característica de Fluxo Porta completa, Cv = DN² × 0,035 (aprox.)

Cenários de aplicação

Esta série de válvulas é implantada em vários sistemas de manuseio de fluidos industriais que exigem resistência à corrosão e controle de contaminação. As aplicações específicas incluem:

Estações de dosagem química Linhas de decapagem metalúrgica Gravura úmida fotovoltaica Resfriamento auxiliar nuclear Processamento de salmoura de lítio Bancadas úmidas de semicondutores Água de grau eletrônico (18,2 MΩ·cm) Linhas de retorno CIP de alimentos Sistemas WFI farmacêuticos Circulação de e-coat automotivo Neutralização de águas residuais industriais Laços de polimento com água ultrapura

A compatibilidade de meios inclui ácido clorídrico (até 30%), ácido sulfúrico (até 50% a 25°C), hidróxido de sódio (até 30%), hipoclorito de sódio (até 12% para CPVC), água deionizada e água de processo industrial com sólidos suspensos abaixo de 200 μm.

Problemas e resoluções comuns

Problema: lidar com aumentos de resistência à rotação após o ciclo térmico

As sedes de PTFE sofrem alterações dimensionais em temperaturas extremas. Faça o ciclo da válvula totalmente aberta e fechada três vezes sem pressão. Se a resistência persistir, afrouxe a porca do bucim da haste em 1/4 de volta. Não aplique lubrificantes à base de petróleo, pois eles degradam as vedações secundárias de EPDM.

Problema: Lacrimejamento visível na interface da junta do flange

Os flanges termoplásticos relaxam com o tempo, reduzindo a pré-carga do parafuso. Reaperte os parafusos do flange com 15 Nm para DN50 e inferior, 20 Nm para DN65 e superior usando uma chave dinamométrica. Use somente juntas de EPDM ou PTFE de face inteira; não use juntas em espiral ou metálicas.

Problema: Vazamento de mídia passando pela esfera na posição fechada

Verifique o desgaste da sede removendo a válvula da linha e inspecionando as sedes de PTFE quanto a marcas ou deformações. Substitua as sedes se estiverem desgastadas além de 0,5 mm de profundidade. Para válvulas CPVC que manuseiam solventes (acetona, MEK), atualize para sedes de PVDF, pois o PTFE incha nesses meios.

Problema: Rachaduras perto dos furos dos parafusos do flange

O torque excessivo é a causa principal. O torque máximo recomendado para flanges UPVC é 12 Nm para DN15-DN50, 18 Nm para DN65-DN100. Para CPVC os valores podem aumentar em 20%, mas verifique com manual de instalação. Substitua imediatamente o corpo rachado; não repare com adesivos.

Notas de instalação

Apoie a tubulação de forma independente em ambos os lados do corpo da válvula
Não use válvula para corrigir o desalinhamento do tubo além de 1 mm por metro
Aplique fita PTFE ou selante anaeróbico somente nos parafusos do flange, não nas superfícies da gaxeta
Para instalações externas expostas a UV, especifique UPVC com aditivo de negro de fumo ou aplique revestimento resistente a UV
Não exceda 1,5× PN durante o teste hidrostático com a válvula fechada
A instalação do atuador requer verificação do torque da haste; use apenas suporte de montagem

Restrições Críticas

Não use com ar comprimido ou gases acima de 2 bar sem alívio de segurança
Não adequado para oxidar ácidos (ácido nítrico acima de 10%, ácido crômico) com corpo UPVC
Evite picos repentinos de pressão que excedam 2× a pressão de trabalho por segundo
Não instale em sistemas com ciclos de esterilização a vapor acima de 100°C
O serviço de vácuo requer suporte total; não exceda 0,5 bar absoluto
