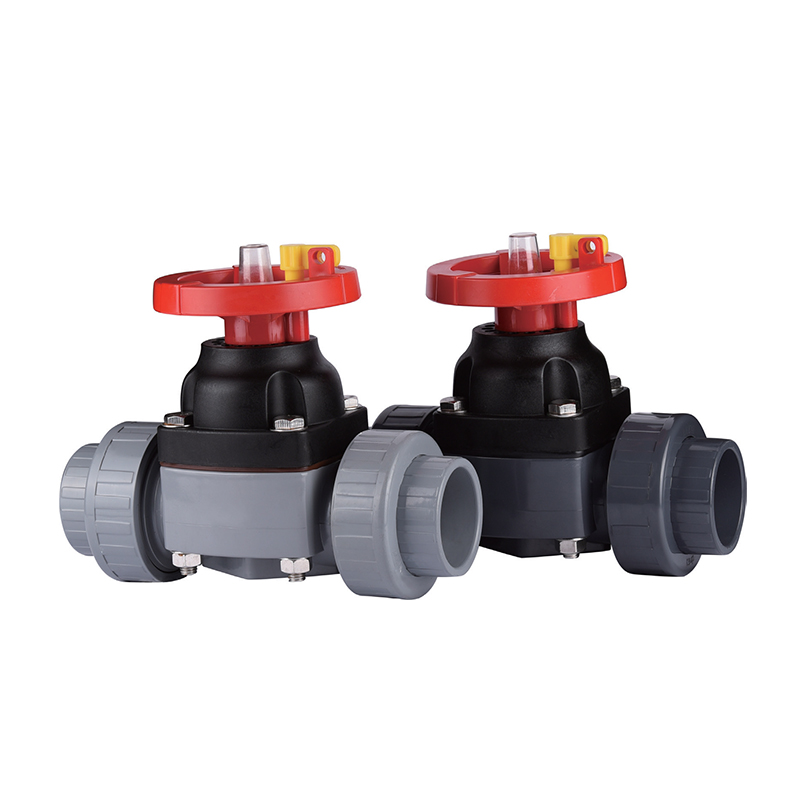

Válvula de diafragma de união SCH8O/DIN UPVC/CPVC

Válvula de diafragma de união SCH8O/DIN UPVC/CPVC

A válvula de diafragma conjunta é um dispositivo eficiente de controle de fluidos amplamente aplicado em indústrias como processamento químico, farmacêutico, processamento de alimentos e tratamento de água. Ele foi projetado para oferecer desempenho de vedação, garantindo a segurança e a limpeza do meio.

A principal característica da válvula de diafragma conjunta é sua estrutura de diafragma exclusiva. Este design não apenas isola efetivamente o corpo da válvula do meio, evitando vazamentos e contaminação, mas também permite um controle preciso do fluxo. Os usuários podem ajustar facilmente o fluxo de fluido com operação manual ou elétrica simples para atender às necessidades de diferentes processos.

A válvula também é fácil de instalar e manter, equipada com flanges de conexão padrão adequados para vários sistemas de tubulação. Além disso, seu design leva em consideração a facilidade de limpeza, tornando-o ideal para aplicações que exigem altos padrões de higiene.

Contate-nos
  • Válvula de diafragma de união SCH8O/DIN UPVC/CPVC
Anterior：Válvula de esfera upvc/cpvc
Próximo：Válvula de diafragma flangeada SCH8O/DIN UPVC/CPVC

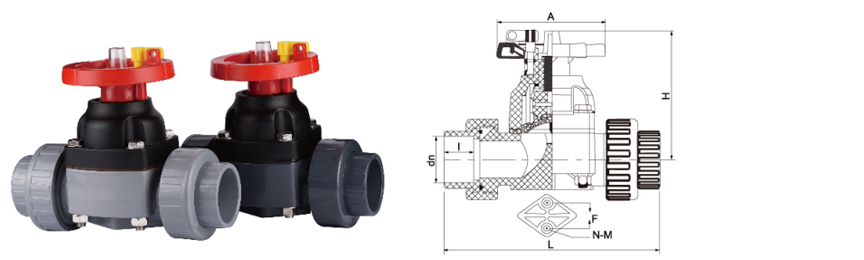

Parâmetros Aplicação Normas Técnicas

  • TUmMANHO/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DeuN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    ANSI

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DeuN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    ANSI

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    eu

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    NM

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

EXTREMIDADE DA UNIÃO DIN · ISOLAMENTO DO DIAFRAGMA
SCH8O/DIN Válvula de diafragma de união UPVC/CPVC
O projeto da conexão de união permite a remoção rápida da tubulação sem perturbar a tubulação adjacente. O mecanismo de vedação do diafragma fornece isolamento completo entre o fluido e o mecanismo atuador.
DN15-DN100 Faixa de tamanho
PN10/PN16 Classe de pressão
0-93°C Faixa operacional do CPVC
Fim da união Manutenção rápida
01
Conexão Sindical
A porca de união roscada permite a remoção do corpo da válvula em segundos. Não são necessários parafusos de flange ou realinhamento de tubo para substituição ou inspeção do diafragma.
02
Vedação do diafragma
O diafragma flexível cria uma vedação tipo vertedouro. O meio entra em contato apenas com a superfície inferior do corpo e do diafragma – sem gaxeta, sem vazamento na vedação da haste.
03
Opções de materiais
Corpo em UPVC para serviços químicos em geral. Corpo em CPVC para temperaturas elevadas e meios clorados até 93°C.
Perfil Técnico
Materiais do corpo
UPVC (0-60°C) · CPVC (0-93°C)
Opções de diafragma
EPDM · EPDM revestido com PTFE · FKM · CSM
Padrão da União
Roscas fêmeas DIN ou ASTM / soquete solvente
Classificação de pressão
PN10 (UPVC) · PN16 (CPVC) a 20°C
Pressão de teste do assento
1,1 × PN (à prova de bolhas de ar)
Terminar tipos de conexão
Soquete · Rosqueado (NPT/BSPT) · Adaptador flangeado
Aplicações Industriais
Processamento químico Metalurgia Fotovoltaico Auxiliar nuclear Extração de lítio Eletrônica/Semicondutores Alimentos e bebidas Farmacêutico Pintura automotiva Tratamento de água industrial
Mídia manipulada
Ácidos · Álcalis · Água ultrapura · Água de grau eletrônico · Água potável · Águas residuais industriais · Soluções de salmoura
Mecanismo de vedação
Características de desempenho do diafragma
1
Fechamento à prova de bolhas — O design do Weir garante vedação positiva mesmo com partículas em suspensão
2
Vazamento zero na haste — Sem vedações dinâmicas entre o fluido e a atmosfera
3
Substituível em linha — O projeto da união permite a troca do diafragma sem remover o corpo da válvula da tubulação
4
Indicador visual de posição — O volante mostra o status aberto/fechado à distância
Dados dimensionais e de pedido
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (cara a cara)
DIN EN 558 Série 1
Torque máximo (volante)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Classificação de vácuo
0,3 bar absoluto (diafragma EPDM)
Diretrizes de instalação
  • Use selante de rosca apenas em roscas macho – evite o contato do selante com o diafragma
  • Apoie a tubulação dentro de 300 mm da conexão da união para evitar tensão de flexão
  • Para linhas horizontais, instale com a haste vertical para reduzir a deposição de sedimentos no açude
  • Não use como válvula de fim de linha sem suporte a jusante
  • Atuadores pneumáticos requerem ar filtrado e lubrificado a 4-6 bar
Limites operacionais críticos
  • Não exceda a classificação de temperatura do diafragma – EPDM máx. 80°C, PTFE máx. 120°C
  • Não classificado para esterilização a vapor acima de 100°C
  • Evite flutuações rápidas de pressão superiores a 1 bar/segundo
  • Inadequado para cloro gasoso ou ácido nítrico concentrado com corpo UPVC
  • Não opere o volante além da parada mecânica (aproximadamente 2,5 voltas de fechado para aberto)
Guia de solução de problemas de campo
▶ A válvula não fecha completamente
O diafragma pode estar esticado ou quimicamente inchado. Substitua o diafragma. Para diafragmas com face de PTFE, verifique a deformação do fluxo frio na área de contato do vertedor.
▶ Vazamento pela porca de capa
Aperte a porca de união manualmente mais 1/4 de volta com a chave de cinta. Não aperte demais – pode ocorrer desgaste da linha. Inspecione o anel de vedação ou a junta plana dentro da união.
▶ Rotação brusca do volante
O diafragma pode estar aderido à barragem devido ao meio cristalizado. Lave com solvente compatível. Aplique graxa de silicone nas roscas da haste – não use graxa de petróleo.
▶ Fluxo reduzido na posição aberta
O volante pode não estar totalmente retraído. Gire no sentido anti-horário 2-3 voltas adicionais. Se não houver melhora, inspecione se há detritos presos sob o diafragma.
Certificação DIN EN 16139
Compatível com ISO 21787
Materiais aprovados pelo WRAS (selecionar notas)
FDA 21 CFR 177.2600 (diafragma EPDM)
