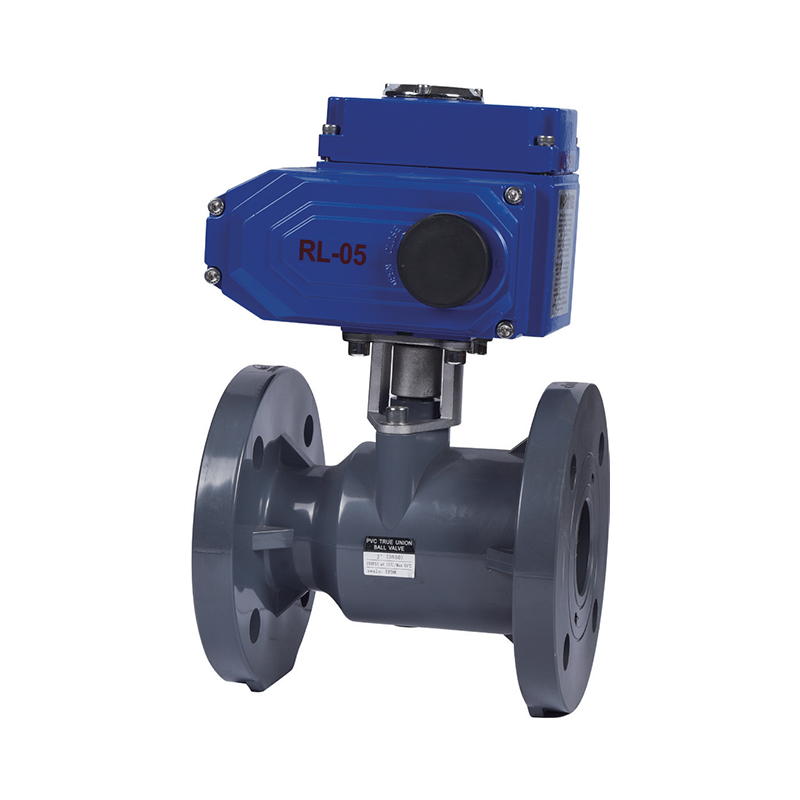

Válvula de esfera de flange elétrica

A característica definidora da válvula de flange elétrica é que seu componente de fechamento (a bola) gira em torno do eixo da haste, normalmente permitindo a abertura da válvula ou fechando através de uma rotação de 90 °. Possui desempenho de vedação, alta capacidade de fluxo, baixa resistência ao fluxo, estrutura simples, manutenção fácil e vida útil longa. A passagem do corpo da válvula é do mesmo diâmetro que a tubulação conectada, permitindo que o meio flua quase sem perda. Portanto, é frequentemente usado em aplicações que requerem vedação rigorosa, como controle de gases, líquidos, vapor e mídia contendo impurezas fibrosas. As válvulas de bola de flange elétricas são amplamente aplicadas em indústrias como petróleo, produtos químicos, metalurgia, indústria leve, fabricação de papel, usinas de energia e refrigeração. Particularmente, eles são comumente usados como válvulas de desligamento de emergência em depósitos de petróleo, instalações químicas e tubulações de tanques de gás. Em emergências, como incêndios causados por vazamentos de petróleo ou material perigoso para interrupções em energia, a válvula de esfera de flange elétrica é desligada automaticamente sem operação manual, impedindo efetivamente acidentes secundários, reduzindo danos à propriedade e salvaguarda a segurança do pessoal. .

Contate-nos

PREV：Válvula de borboleta pneumática
NEXT：Válvula de esfera de flange pneumática

Parâmetro Aplicativo Padrões técnicos

(1) Material: UPVC, CPVC
(2) Tamanho: 2 "-12", DN50-DN300, DN63-DN315
(3) Padrões: Ansi, Din
(4) Conexão: flange
(5) Pressão de trabalho: 150psi, 1,0mpa
(6) Temperatura de operação: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Cor do corpo: UPVC (cinza escuro), CPVC (cinza claro)

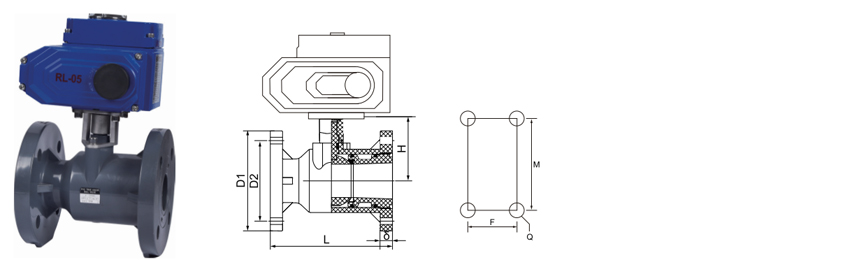

Tamanho/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Din	85	100	110	125	145	160	180	210	240
	Ansi	79	89	98	121	140	152	191	216	241
	Jis	42.5	48.5	61	73	90	105	132	158	186
N-tal	DIN	4-1414	4-1118	4-1118	4-1118	4-1118	8-18	8-18	8-18	8-18
	Ansi	4-a16	4-a16	4-a16	4-319	4-319	4-319	4-319	8-a 22	8-a 22
	Jis	4-319	4-319	4-319	4-319	4-319	8-19	8-19	8-a23	8-a23
δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × m6	2 × m8	2 × m8	2 × m8	4 × M10	4 × M10	4 × M10	4 × M10	4 × M10
Torque (n · m)		4	6	8	12	18	26	35

Especificações do atuador elétrico

Válvula de esfera	Modelo	Torque de saída máxima	Tempo de ação 90 °		Eixo de saída	Motor	Corrente classificada
Válvula de esfera	Modelo	N · m	Especial	Padrão	mm	C	AC 220V/a	AC 380V/a	DC 24V/a
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	15/5/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	15/5/90	40	22*22	118	1	0.5	8.5

Empresa

Zheyi Pipeline (Wuhan) Co., Ltd.

O grupo Zheyi é China Válvula de esfera de flange elétrica Para indústria de alimentos/automotivo/eletrônico Suppliers e Custom Válvula de esfera de flange elétrica Para indústria de alimentos/automotivo/eletrônico Factory. Fomos fundados em 2007, especializados em P&D, fabricação, venda e serviço de pipelines industriais da CPVC e UPVC. Ele obteve uma licença de produção de equipamentos especiais, o documento de aprovação de licença sanitária da província de Zhejiang, documento de aprovação de licença sanitária, IS09001 Certificado do Sistema de Gerenciamento da Qualidade, Certificado de Sistema de Gerenciamento Ambiental IS014001, Certificado de Sistema de Gerenciamento de Saúde e Segurança Ocupacional IS045001 e outros certificados. Ele também detém mais de 50 direitos de propriedade intelectual independentes e importação de autogestão e poder de exportação. Para fornecer produtos diversificados e melhor serviço, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias -primas exclusivas e sistemas de gerenciamento da Alemanha e da América. Ao longo dos anos, nossos produtos são amplamente utilizados na indústria química, metalurgia, fotovoltaica, energia nuclear, lítio, semicondutores eletrônicos, alimentos, medicina, automotivo, tratamento industrial e outras indústrias no líquido ácido e alcalino, água ultra-pura, água potável, água eletrônica de água, transporte de tubulação residual industrial. Atualmente, o Zheyi Group criou mais de 30 empresas de vendas em todo o país. As categorias de produtos são exportadas para a Europa, América, Sudeste Asiático e outros países e regiões. Nossos produtos são recebidos por clientes em mercados nacionais e internacionais.

Certificado de honra

Notícias

Certificado
Dec 12,2024
Leia mais

Feedback da mensagem

Controle de qualidade estrita

Oriçado pelo princípio de "Quality First", o Zheyi Group aproveita equipamentos internacionalmente avançados e matérias -primas premium para manter o controle rigoroso sobre todas as etapas da produção. O objetivo é fornecer produtos de pipeline que se destacam no desempenho e na estética.

A empresa utiliza equipamentos de produção de ponta e materiais de alta qualidade, incluindo Sekisui do Japão e Lubrizol dos Estados Unidos. Através de uma mistura perfeita de técnicas sofisticadas de produção e gerenciamento profissional, cada produto "Zheyi" passa por um rigoroso controle de qualidade - de produção e inspeção até a entrega final - definindo a perfeição na aparência e na funcionalidade.
Teste de desempenho de precisão

Em Zheyi, todo produto é criado não apenas com foco na estética refinada, mas também com um compromisso inabalável com a qualidade interna superior. O rigoroso teste de desempenho garante a estabilidade e a durabilidade do produto, mesmo em condições desafiadoras:

● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade estruturais.
● Teste de temperatura de amolecimento de Vicat: avalia o amolecimento do material em condições de alta temperatura para garantir a resistência à deformação em vários ambientes.
● Teste do forno: simula a resistência ao calor a longo prazo, verificando a capacidade do produto de suportar a exposição prolongada a altas temperaturas.
● Teste hidrostático: avalia a resistência do pipeline em condições de alta pressão para garantir a segurança e a confiabilidade.
● Teste de impacto no martelo: testes impactam a resistência para garantir a durabilidade do produto durante o transporte, a instalação e o uso diário.

Válvula de esfera de flange elétrica Industry knowledge

Cenários de aplicação e vantagens de válvulas de bola de flange elétrica em sistemas de automação industrial

As válvulas de bola de flange elétricas desempenham um papel importante nos sistemas de automação industrial devido à sua resposta rápida, alta vedação, controle remoto e outras características. A seguir, são apresentadas suas aplicações típicas e vantagens principais em várias indústrias -chave:

1. Água potável segura
APLICAÇÃO: Utilizada em redes de tubos de abastecimento de água, sistemas de comutação e desinfecção da estação de bomba em plantas de água para garantir um controle preciso do fluxo de água.
Vantagens: A unidade elétrica pode ser integrada ao sistema SCADA para obter ajuste não assistido e evitar riscos de poluição por água.

2. Metalurgia
APLICAÇÃO: Comutação e regulação de gases de alta temperatura e alta pressão (como gás do forno de explosão) e sistemas de água de resfriamento.
Vantagens: Os materiais resistentes à corrosão (como o aço inoxidável) podem lidar com o forte meio de ácido e alcalino e o design à prova de explosão do atuador se adapta a ambientes severos.

3. Fotovoltaico
APLICAÇÃO: Transporte químico (como ácido, gás inerte) na produção de materiais de silício e sistemas de recuperação de águas residuais.
Vantagens: Alto vedação impede vazamentos prejudiciais e o controle elétrico corresponde ao ritmo das linhas de produção automatizadas.

4. Energia nuclear
Aplicação: Isolamento e descarga do sistema de resfriamento das ilhas nucleares e pipeline de tratamento de águas residuais radioativas.
Vantagem: cumpra os padrões de segurança nuclear (como a certificação ASME III) e pode ser desligado em caso de falha.

5. Semicondutor eletrônico
Aplicação: Entrega de precisão de água ultrapura (UPW) e gases especiais (como nitrogênio e argônio).
Vantagem: Polimento do tratamento da parede interna do corpo da válvula (RA≤0,4μm) para evitar a contaminação das partículas e garantir a limpeza do processo.

6. Medicina
Aplicação: água purificada, esterilização a vapor (SIP) e sistemas de limpeza de CIP em processos farmacêuticos.
Vantagem: O projeto estrutural sem ângulo morto atende aos requisitos do GMP e evita o crescimento de microorganismos.

7. Tratamento de água industrial
Aplicação: água de resfriamento circulante, osmose reversa (RO) pré -tratamento e controle de dosagem de drogas.
Vantagem: Apoie a comunicação Modbus/Profibus e o link com o PLC para realizar a dosagem inteligente.

8. Águas Residuais Industriais
Aplicação: Neutralização ácida-base, comutação e descarga de oleodutos de tratamento de águas residuais de metais pesados.
Vantagens: os selos PTFE são altamente resistentes à corrosão e os atuadores elétricos podem ser programados para atender às necessidades de descarga intermitentes.
