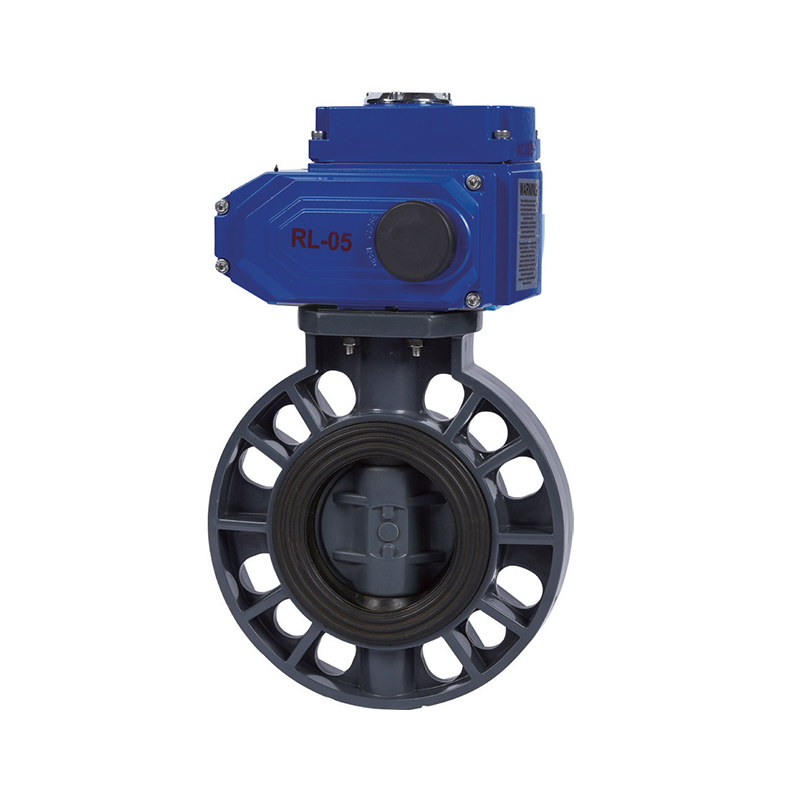

Válvula borboleta elétrica SCH8O/DIN UPVC/CPVC

A válvula borboleta elétrica possui estrutura simples, tamanho pequeno, design leve e baixo consumo de material. Possui um pequeno torque de acionamento, tornando-o fácil e rápido de operar. A válvula oferece capacidade de regulação de fluxo e desempenho de vedação, alcançando boa vedação sob condições de baixa pressão. Com base no método de conexão, as válvulas borboleta elétricas podem ser classificadas como tipo flange ou tipo wafer; pelo método de acionamento, podem ser manuais, pneumáticos ou elétricos; por estrutura, podem ser do tipo disco excêntrico, tipo placa vertical, tipo placa inclinada ou tipo alavanca; e por tipo de vedação, podem ser de vedação suave ou rígida.

Contate-nos

Anterior：Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC
Próximo：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

Parâmetros Aplicação Normas Técnicas

(1) Material: UPVC, CPVC
(2) Tamanho: 2"-12", DN50-DN300, dn63-dn315
(3) Padrões: ANSI, DIN
(4) Conexão: flange
(5) Pressão de trabalho: 150 PSI, 1,0 MPa
(6) Temperatura operacional: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
(7) Cor do corpo: UPVC (cinza escuro), CPVC (cinza claro)

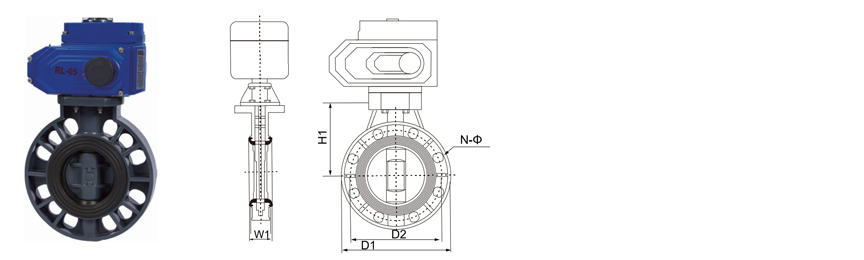

TAMANHO/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Torque (N·M)	10	10	15	22	40	45	65	-	-

Especificações do atuador elétrico

Válvula de esfera	Modelo	Torque máximo de saída	Tempo de ação 90°		Eixo de saída	Motor	Corrente nominal
Válvula de esfera	Modelo	N·M	Especial	Padrão	milímetros	W	AC 220 V/A	AC 380 V/A	CC 24 V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 CC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15/05/90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15/05/90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15/05/40	40	27*27	118	1	0.5	9

SCH80 / DIN · ATUAÇÃO ELÉTRICA · FORNECIMENTO B2B

Válvula borboleta elétrica UPVC / CPVC

Bolacha / Lug · On-Off e Modulação · ISO 5211 · PN10–PN16

A válvula borboleta elétrica SCH80/DIN UPVC/CPVC é uma válvula automatizada de controle de fluxo de um quarto de volta para sistemas de tubulação industrial que lidam com meios corrosivos e de alta pureza. A válvula combina um corpo termoplástico tipo wafer ou lug com um atuador elétrico, permitindo ligar/desligar remotamente ou controle modulante sem fornecimento de ar pneumático. O disco gira 90 graus dentro de um revestimento resiliente substituível, disponível em EPDM, PTFE ou FKM, para fornecer fechamento em toda a faixa de pressão nominal. Os materiais do corpo e do disco são UPVC para aplicações químicas gerais e CPVC para serviços até 93°C. A perfuração do flange segue os padrões DIN PN10/PN16 ou ANSI Classe 150, e a interface do atuador está em conformidade com a ISO 5211 para montagem direta de posicionadores, interruptores de limite e acionamento manual. A série é fornecida para integração OEM, aquisição de projetos e programas de modernização de plantas.

DN40–DN300 Tamanho nominal

PN10/PN16 Classe de pressão

0–93°C Serviço CPVC

24/110/230V Fornecimento do atuador

Atuação elétrica sem fornecimento de ar

Adequado para instalações onde a infraestrutura de ar comprimido não está disponível ou não é confiável. A fiação do atuador integra-se às malhas de controle PLC, DCS e SCADA.

Design de revestimento substituível

O revestimento resiliente é um componente que pode ser reparado. A substituição do revestimento restaura o desempenho da vedação sem substituir o corpo, disco ou atuador.

Pegada instalada compacta

A construção wafer reduz o comprimento e o peso face a face em comparação com válvulas esfera de diâmetro equivalente, diminuindo o suporte e os requisitos de espaço.

Rastreabilidade de Materiais

Os materiais do corpo, do disco e do revestimento são documentados por lote. Certificados de conformidade e relatórios de materiais são emitidos com cada remessa.

Configuração da válvula

Material do corpo UPVC · CPVC

Material do disco UPVC / CPVC sólido · Ferro dúctil revestido

Opções de forro EPDM · PTFE · FKM (Viton)

Estilo corporal Wafer · Lug

Perfuração de flange DIN PN10/PN16 · ANSI Classe 150

Cara a cara DIN EN 558 Série 20 / API 609

Referência de projeto ASTM D2467 · DIN 8061/8062 · ISO 16136

Atuador e Controle

Função Liga-desliga · Modulação

Tensão de alimentação 24 Vca/cc · 110 Vca · 230 Vca

Entrada de controle Contato de comutação · 4–20 mA · 0–10 V

Comentários Chaves de limite · Posição 4–20 mA

Gabinete Padrão IP65 · IP67 opcional

Substituição manual Volante ou alavanca de desembraiagem

Interface de montagem Montagem direta ISO 5211

Matriz de Seleção de Forro

Liner Adequação da mídia Teto de temperatura Resistência à abrasão

EPDM Água, ácidos suaves, álcalis, meios de resfriamento 80°C Moderado

PTFE Ácidos fortes, solventes, meios de alta pureza 93°C Baixo

FKM Hidrocarbonetos, óleos, agentes oxidantes 90°C Moderado

A escolha do revestimento deve ser confirmada em relação à química, concentração e temperatura operacional reais do processo antes da liberação do pedido.

Cobertura da Indústria e Meios de Processo

Química e Metalurgia Transferência de ácido, dosagem de cáusticos, linhas de decapagem, controle de alimentação do reator

Fotovoltaica e Lítio Circulação do banho de corrosão, transferência de eletrólitos, manuseio de salmoura

Auxiliar Nuclear e de Energia Loops auxiliares de resfriamento, água desmineralizada, linhas de injeção de produtos químicos

Semicondutor Eletrônico Distribuição de água ultrapura, água de qualidade eletrônica, abastecimento de bancada úmida

Alimentos e Farmacêuticos Água potável, água purificada, circuitos de abastecimento e retorno CIP

Água automotiva e industrial Circulação de tintas, lavagem de peças, neutralização de águas residuais industriais

Requisitos de comissionamento

Confirme o padrão de perfuração do flange e a dimensão face a face em relação à isométrica da tubulação antes da liberação da entrega.
Verifique a tensão de alimentação do atuador e o tipo de sinal de controle em relação à arquitetura de controle da planta.
Instale válvulas wafer centralizadas entre os flanges com o disco na posição fechada para proteger a camisa durante o aperto dos parafusos.
Aperte os parafusos do flange em um padrão cruzado até o valor indicado na folha de instalação para o tamanho nominal específico.
Conclua eletricamente um ciclo completo de abertura e fechamento e confirme o feedback da chave limitadora antes da pressurização do sistema.
Para unidades modulantes, execute uma calibração de curso de 4–20 mA e registre a curva de feedback de posição.

Limites de aplicação

O teto de serviço da carroceria UPVC é de 60°C; O teto do corpo do CPVC é de 93°C. O teto do revestimento pode ser mais baixo e rege a classificação final.
Não se destina ao serviço de vapor ou ao ciclo térmico rápido.
O revestimento EPDM não é compatível com solventes de hidrocarbonetos, óleos ou agentes oxidantes fortes.
O revestimento de PTFE não é recomendado para meios com alto teor de sólidos abrasivos.
Evite operação sustentada na faixa aberta de 5 a 85% ao manusear meios abrasivos ou cristalizantes.
O torque do parafuso do flange acima do valor especificado pode quebrar o corpo termoplástico, particularmente em DN80 e acima.
A instalação externa requer estabilização UV do corpo ou um revestimento protetor externo.

Perguntas sobre aquisições e engenharia

Quais informações são necessárias para emitir um orçamento?

Forneça tamanho nominal, material do corpo, material do revestimento, padrão de perfuração do flange, classe de pressão, temperatura operacional, meio e concentração do processo, função do atuador (liga-desliga ou modulante), tensão de alimentação e sinal de controle necessário. Quantidade e cronograma de entrega também são necessários para avaliação comercial.

São fornecidos certificados de materiais e testes?

Sim. Certificados de conformidade com referência ASTM D2467 e DIN 8061/8062 são emitidos como padrão. Relatórios de materiais em nível de lote, registros de testes de carcaça e vedação e folhas de calibração de atuadores estão disponíveis mediante solicitação para pacotes de documentação de projeto.

Como o atuador é dimensionado para uma determinada válvula?

O dimensionamento do atuador é baseado na ruptura da válvula e no torque de funcionamento na pressão diferencial máxima, multiplicado por um fator de segurança. A temperatura do meio, o material do revestimento e a frequência dos ciclos estão incluídos no cálculo. O modelo de atuador selecionado e sua margem de torque estão indicados na confirmação do pedido.

A válvula pode ser fornecida para serviço sem saída?

O serviço sem saída requer a configuração do corpo do terminal com inserções roscadas em ambas as faces do flange. Os corpos wafer são presos por parafusos passantes e não são adequados para isolar uma seção a jusante enquanto a linha a montante permanece pressurizada.

Qual é a reserva de peças de reposição recomendada?

As peças sobressalentes recomendadas são um revestimento e um conjunto de juntas de flange para cada dez válvulas em serviço contínuo, além de um atuador por circuito de controle para serviço crítico. O inventário de revestimentos deve ser baseado no meio dominante e na temperatura da planta, e não apenas na contagem de válvulas.

Fornecido para integração OEM, aquisição de projetos EPC e programas de modernização de plantas nos setores químico, metalúrgico, fotovoltaico, nuclear, lítio, semicondutores eletrônicos, alimentício, farmacêutico, automotivo e de tratamento de água industrial. A cobertura da mídia inclui líquidos ácidos e alcalinos, água ultrapura, água potável, água de grau eletrônico e águas residuais industriais.

Empresa

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China Válvula borboleta elétrica SCH8O/DIN UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização Válvula borboleta elétrica SCH8O/DIN UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra

Notícias

Válvulas UPVC e CPVC: melhor controle de fluxo em linhas d...
Nov 03,2026
O primeiro sinal de que uma linha de produtos químicos está perdendo o controle raramente é um cano estourado. É uma válvula que ainda gira, mas não fecha mais, ou uma alavanca que agora precisa das duas mãos p...
Saiba mais
Como os fabricantes de acessórios de CPVC garantem a quali...
Oct 30,2026
Uma conexão de cloreto de polivinila clorado (CPVC) que passa por uma verificação visual ainda pode falhar na primeira linha química quente se o composto se degradar durante a moldagem, se a profundidade do encaixe...
Saiba mais
Conexões de CPVC com rosca versus soquete Schedule 80: qua...
Oct 28,2026
Rosqueado ou soquete: duas maneiras de adesão ao CPVC Schedule 80 A questão geralmente surge depois que a previsão do tubo já está definida. Um engenheiro de planta ou supervisor de manutenção seleciona o CPV...
Saiba mais

Mensagem de Feedback

Controlo de qualidade rigoroso

O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.
Testes de desempenho de precisão

Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

Válvula borboleta elétrica SCH8O/DIN UPVC/CPVC Conhecimento do setor

Diagnóstico de falhas comuns e manutenção de válvulas borboleta elétricas : 5 pontos-chave para prolongar a vida útil

As válvulas borboleta elétricas são amplamente utilizadas em indústrias como água potável, metalurgia, energia fotovoltaica, energia nuclear, semicondutores eletrônicos, medicina, tratamento de água industrial e águas residuais industriais. Diferentes condições de trabalho têm requisitos extremamente elevados para a confiabilidade das válvulas, e a manutenção correta pode prolongar significativamente sua vida útil. A seguir estão 5 pontos principais de manutenção:

1. Inspeção de vedação: evita vazamentos médios
Manifestação do problema: A válvula não está bem fechada, vazando por dentro ou por fora.

Impacto na indústria:
Água potável segura e indústria farmacêutica: O vazamento causará poluição da água e afetará a saúde e a segurança.
Energia nuclear e semicondutores eletrônicos: O vazamento de meios de alta pureza pode causar falha no sistema.
Sugestões de manutenção: Verifique regularmente a sede da válvula e a superfície de vedação da placa da válvula e substitua as vedações de borracha ou PTFE desgastadas.

2. Manutenção do motor e do atuador: garanta um acionamento estável
Manifestação do problema: o movimento da válvula é lento, preso ou não pode ser aberto e fechado.

Impacto na indústria:
Metalurgia e Águas Residuais Industriais: Meios altamente corrosivos podem facilmente fazer com que o motor fique úmido ou o circuito seja danificado.
Semicondutores fotovoltaicos e eletrônicos: O controle de precisão requer alta precisão e a falha do motor pode afetar a continuidade da produção.
Sugestões de manutenção: Lubrifique regularmente as peças da transmissão, verifique o isolamento do motor e evite operação prolongada em ambiente úmido.

3. Calibração de feedback de sinal: garanta a precisão do controle
Manifestação do problema: A abertura da válvula é inconsistente com o feedback do sistema de controle.

Impacto na indústria:
Tratamento de água industrial e energia nuclear: O desvio do controle de fluxo pode afetar a estabilidade do processo.
Medicina e semicondutores eletrônicos: Pequenos erros podem causar problemas de qualidade do produto.
Sugestões de manutenção: Calibre regularmente os sensores de posição (como potenciômetros ou codificadores) e verifique se a linha de sinal está solta.

4. Proteção contra corrosão e adaptação de materiais
Manifestação do problema: Ferrugem e incrustações no corpo da válvula ou nos componentes internos.

Impacto na indústria:
Águas residuais industriais e metalurgia: Meios ácidos ou com alto teor de sal aceleram a corrosão do metal.
Fotovoltaico e semicondutor: O ambiente de água ultrapura requer válvulas de aço inoxidável ou de revestimento especial.
Recomendações de manutenção: Selecione o material do corpo da válvula (como aço inoxidável CF8M, válvula borboleta revestida com flúor) de acordo com as características do meio e limpe os depósitos regularmente.
