{config.cms_name} Lar / Produtos / Válvula UPVC/CPVC / Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC
Zheyi Pipeline (Wuhan) Co., Ltd.
Personalização Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC Para indústria de alimentos/automotivo/eletrônico
Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC

Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC

A válvula pneumática de diafragma UPVC de acionamento duplo é feita de material UPVC, oferecendo resistência à corrosão e características de leveza. Com um design de acionamento duplo operado pneumaticamente, a válvula é altamente flexível e confiável. Opera com base na força pneumática e no movimento de elevação do diafragma. Ao controlar a fonte de ar para alterar a pressão na câmara de ar, o diafragma se move para cima e para baixo, permitindo a abertura e o fechamento da válvula. É comumente usado em aplicações que exigem resistência à corrosão e controle de fluidos, como nas indústrias química, farmacêutica e de processamento de alimentos. A válvula apresenta estrutura simples, baixos custos de manutenção e intervalos de manutenção estendidos. Seu controle de fluxo preciso o torna adequado para vários meios fluidos.

Contate-nos
  • Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC
Anterior：Válvula de diafragma pneumática com flange UPVC SCH8O/DIN
Próximo：Válvula borboleta elétrica SCH8O/DIN UPVC/CPVC
Parâmetros Aplicação Normas Técnicas

  • A característica da válvula pneumática de diafragma de rota dupla UPVC é que o diafragma separa a cavidade interna do corpo da válvula inferior da cavidade interna da tampa da válvula superior, de modo que a haste da válvula, o disco da válvula e outras peças localizadas acima do diafragma não são corroídos pelo meio, e a estrutura de vedação da gaxeta é omitida e nenhum vazamento de meio ocorre. A divisória da cavidade interna é um diafragma feito de borracha ou plástico com vedação macia, que apresenta bom desempenho de vedação.

    NÃO

    Nome

    Materiais

    1

    Corpo

    UPVC

    2

    Diafragma

    EPDM

    2a

    Copiar

    EPDM

    3

    Disco

    NILO

    4

    Bonéa

    UPVC

    5

    Caule

    2Cr13

    6

    Caule nut

    HPb59-1

    7

    Cilindro

    Liga de alumínio

    8

    Cap

    Plástico

    TAMANHO/NOM.

    dn20

    dn25

    dn32

    dn40

    dn50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    DIN

    ANSI

    JIS

    PN(MPa)

    0.6

    0.6

    0.6

    0.6

    0.6

    0.6

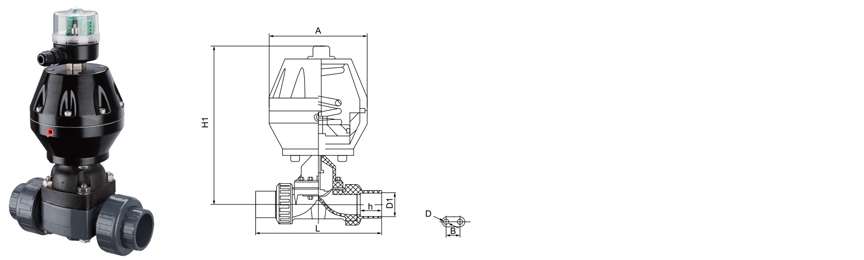

    Tamanho

    (mm)

    padrão

    L

    145

    160

    175

    200

    225

    272

    D1

    20

    25

    32

    40

    50

    63

    A

    110

    110

    110

    110

    140

    170

    Referência

    H1

    195

    200

    210

    228

    240

    290

    W(kg)

    2

    2.3

    2.5

    3

    5

    8

    D

    8

    8

    8

    8

    10

    10

    B

    25

    25

    25

    36

    36

    45

SCH80 / DIN · DIAFRAGMA · DUAL DRIVE
Válvula pneumática de diafragma com acionamento duplo UPVC
Tipo de açude · Packless · Atuação tandem · PN10
A válvula pneumática de diafragma de acionamento duplo UPVC SCH8O/DIN é uma válvula de corte operada pneumaticamente para sistemas de tubulação industrial que lidam com líquidos corrosivos, água ultrapura e águas residuais. Um diafragma flexível preso entre o corpo e a tampa forma a única barreira móvel, de forma que o meio não entre em contato com a haste, o atuador ou a atmosfera. A configuração de acionamento duplo utiliza duas unidades de atuação pneumática em uma haste compartilhada, permitindo que dois corpos de válvula sejam acionados a partir de um único sinal de controle com curso sincronizado. O corpo UPVC oferece resistência química em serviços ácidos, alcalinos e salinos. A geometria do açude fornece um caminho reto quando aberto e fecha positivamente contra sólidos suspensos.
DN15–DN100 Tamanho nominal
PN10 Classe de pressão
0–60°C Serviço UPVC
4–6 compassos Fornecimento de ar
Construção sem embalagem
O diafragma isola a haste e o atuador da mídia. Não há vedação dinâmica da haste, portanto, os caminhos de emissão fugitiva através da gaxeta são removidos pelo projeto, em vez de controlados pela manutenção.
Acionamento duplo em uma haste
Duas unidades de atuação pneumática compartilham uma haste comum, acionando corpos de válvulas emparelhados a partir de um único sinal de controle. O curso é sincronizado mecanicamente, de modo que os pontos de isolamento emparelhados abrem e fecham sem lógica separada.
Tolerância a Sólidos no Fechamento
A geometria do vertedor fecha contra partículas suspensas em vez de prendê-las entre a esfera e a sede. Isso torna o projeto viável em serviços adjacentes à lama, onde assentos com espaço reduzido poderiam marcar ou emperrar.
Diafragma substituível em campo
O diafragma é um componente de desgaste utilizável, substituível sem remover o corpo da tubulação. O escopo do desligamento limita-se ao isolamento da linha e à remoção do capô.
Construção de válvula
Material do corpo UPVC
Tipo de corpo Tipo Weir, direto
Opções de diafragma EPDM · EPDM revestido com PTFE · FKM
Conexão Soquete · Flangeado DIN PN10 · Roscado
Referência de projeto DIN EN 16139 · ISO 21787 · ASTM D1784
Atuação e Controle
Configuração da unidade Unidades tandem com acionamento duplo
Fornecimento de ar 4–6 compassos, filtered and dry
Função Normalmente fechado · Normalmente aberto · Dupla ação
Interface de controle Válvula solenóide, 3/2 ou 5/2 vias
Comentários Interruptores de limite de posição opcionais
Acessórios Regulador do filtro de ar · Acionamento manual
Matriz de seleção de diafragma
Diafragma Adequação da mídia Teto temporário Ciclo de vida
EPDM Ácidos, álcalis, sais, água potável, águas residuais 60°C Alto
EPDM revestido com PTFE Ácidos fortes, solventes, meios de alta pureza 60°C Moderado
FKM Agentes oxidantes, hidrocarbonetos, meios clorados 60°C Moderado
A seleção do diafragma deve ser confirmada em relação ao meio do processo, concentração e temperatura operacional antes da liberação do pedido. O teto do material da carroceria rege a classificação da montagem.
Cobertura da Indústria e Meios de Processo
Química e Metalurgia Transferência de ácidos e álcalis, linhas de dosagem, circuitos de decapagem, alimentação de reagentes
Fotovoltaica e Lítio Circulação do banho de corrosão, transferência de eletrólitos, salmoura e manuseio de reagentes
Auxiliar Nuclear e de Energia Loops auxiliares de resfriamento, água desmineralizada, linhas de injeção de produtos químicos
Semicondutor Eletrônico Distribuição de água ultrapura, água de qualidade eletrônica, abastecimento de bancada úmida
Alimentos e Farmacêuticos Água potável, água purificada, circuitos de abastecimento e retorno CIP
Água automotiva e industrial Lavagem de peças, circulação de tintas, neutralização de efluentes industriais
Requisitos de comissionamento
  • Confirme o tipo de conexão do corpo, o tamanho nominal e o material do diafragma em relação à isometria da tubulação antes da liberação da entrega.
  • Verifique a pressão de alimentação de ar na entrada do atuador sob condições de vazão; a faixa indicada é de 4–6 bar na válvula.
  • Instale com a haste da válvula vertical sempre que possível e confirme a orientação do vertedor em relação à direção do fluxo.
  • Percorra os corpos emparelhados através de um curso completo pneumaticamente e confirme o movimento sincronizado da haste compartilhada.
  • Defina a função da válvula solenóide e confirme se a posição de falha corresponde aos requisitos de segurança da planta.
  • Registre a data de instalação do diafragma na etiqueta de manutenção para monitorar o ciclo de vida.
Limites de aplicação
  • O teto de serviço da carroceria UPVC é de 60°C. Não exceda este valor mesmo quando a classificação do diafragma parecer mais alta.
  • A classificação de pressão é PN10 à temperatura ambiente; desclassificar de acordo com a curva de pressão-temperatura publicada.
  • Não se destina ao serviço de vapor ou ao ciclo térmico rápido.
  • Não use com ácidos oxidantes concentrados, como ácido nítrico acima de 15% em corpo UPVC.
  • Fornecimento de ar must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
  • Não opere o atuador além do curso nominal; o deslocamento excessivo comprime o diafragma contra a barragem e reduz a vida útil.
  • A instalação externa requer estabilização UV do corpo ou um revestimento protetor externo.
Perguntas sobre aquisições e engenharia
O que a configuração de acionamento duplo significa na prática?
Duas unidades de atuação pneumática são montadas em uma haste compartilhada e operam juntas, acionando dois corpos de válvulas de diafragma a partir de um único sinal de controle. Isto é usado onde os pontos de isolamento emparelhados devem abrir ou fechar em sincronização, como nos trechos de alimentação e retorno de um loop, ou onde o fechamento redundante é necessário em uma única linha de processo.
Quais informações são necessárias para emitir um orçamento?
Forneça tamanho nominal, tipo de conexão do corpo, material do diafragma, pressão de alimentação de ar, posição de falha necessária (normalmente fechada, normalmente aberta ou dupla ação), meio e concentração do processo, temperatura operacional e se o arranjo de acionamento duplo aciona duas linhas separadas ou dois pontos na mesma linha. Quantidade e cronograma de entrega são necessários para avaliação comercial.
Com que frequência o diafragma deve ser substituído?
Os intervalos de substituição dependem da frequência do ciclo, da agressividade do meio e da temperatura operacional. Na dosagem contínua de produtos químicos, um intervalo de substituição planejado normalmente é definido a partir dos dados do ciclo de vida do composto de diafragma específico. O diafragma deve ser inspecionado em cada janela de manutenção programada, independentemente da contagem do ciclo, e substituído se houver deformação visível, inchaço ou perda de vedação no vertedor.
São fornecidos certificados de materiais e testes?
Certificados de conformidade com referência a DIN EN 16139, ISO 21787 e ASTM D1784 são emitidos como padrão. Relatórios de materiais em nível de lote, registros de testes de carcaça e vedação e folhas de teste de função do atuador estão disponíveis mediante solicitação para pacotes de documentação do projeto.
A válvula pode ser fornecida para meios contendo lama ou sólidos?
O projeto de diafragma do tipo barragem tolera melhor os sólidos suspensos do que os projetos de esfera ou borboleta porque o fechamento não depende de uma sede com folga estreita. Contudo, os sólidos abrasivos aceleram o desgaste do diafragma. Para meios com conteúdo abrasivo significativo, especifique um composto de diafragma reforçado e reduza o intervalo planejado de substituição. Consulte a fábrica sobre a distribuição do tamanho das partículas e concentração de sólidos para obter uma recomendação específica.
Fornecido para integração OEM, aquisição de projetos EPC e programas de automação de plantas nos setores químico, metalúrgico, fotovoltaico, nuclear, lítio, semicondutores eletrônicos, alimentício, farmacêutico, automotivo e de tratamento de água industrial. A cobertura da mídia inclui líquidos ácidos e alcalinos, água ultrapura, água potável, água de grau eletrônico e águas residuais industriais.
DIN EN 16139 ISO 21787 ASTM D1784 PN10 Tipo de açude Dupla condução
Produtos Recomendados
Empresa
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 En
  • Empresa nacional de alta tecnologia
  • Certificado
  • Certificado
Notícias
Mensagem de Feedback
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Controlo de qualidade rigoroso

    O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

    A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testes de desempenho de precisão
    Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

    ● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
    ● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
    ● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
    ● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
    ● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

Válvula de diafragma acionada dupla pneumática SCH8O/DIN UPVC Conhecimento do setor

Como escolher válvulas pneumáticas de diafragma UPVC nas indústrias química e de proteção ambiental?

As válvulas pneumáticas de diafragma de acionamento duplo UPVC são amplamente utilizadas em produtos químicos, proteção ambiental e em muitas indústrias de alta demanda devido à sua excelente resistência à corrosão, vedação confiável e características leves. A seguir estão os pontos de seleção e a análise de cenário típica de diferentes indústrias:

1. Água potável e água potável
Pontos de seleção: O corpo da válvula deve atender aos padrões de higiene de qualidade alimentar (como certificação FDA, NSF) para garantir que não haja precipitação de metais pesados; o design de acionamento duplo pode evitar a contaminação por refluxo médio.
Cenários de aplicação: sistema de desinfecção de estações de tratamento de água, tubulação de distribuição de água pura, rede comunitária de abastecimento de água.

2. Indústria metalúrgica (Metalurgia)
Pontos de seleção: UPVC precisa resistir a águas residuais de fundição ácidas/alcalinas (como ácido sulfúrico, meio de ácido fluorídrico); o acionamento pneumático é adequado para controle remoto de processos de oficina de alta temperatura.
Cenários de aplicação: tratamento de líquidos residuais de linha de decapagem, descarga de águas residuais de galvanoplastia, sistema de circulação de água de resfriamento de fundição.

3. Semicondutores fotovoltaicos e eletrônicos
Pontos de seleção: Requisitos de pureza ultra-alta, as válvulas não devem cair de partículas; A resistência ao ácido fluorídrico do UPVC é adequada para processos de limpeza de wafers.
Cenários de aplicação: controle de líquidos residuais de gravação com ácido de silício fotovoltaico, transporte de água ultrapura de semicondutores, linha de gravação de placas PCB.

4. Energia Nuclear
Pontos de seleção: Necessidade de passar em testes de materiais resistentes à radiação; a estrutura de acionamento duplo garante vazamento zero de líquido residual nuclear e os atuadores pneumáticos exigem certificação à prova de explosão.
Cenários de aplicação: tratamento de águas residuais radioativas de baixo nível, tubulações de refrigeração, sistemas de reprocessamento de combustível nuclear.

5. Medicina
Pontos de seleção: A parede interna do corpo da válvula é lisa e não possui cantos mortos para evitar o crescimento microbiano; UPVC é compatível com etanol, cloreto de sódio e outros agentes.
Cenários de aplicação: sistema farmacêutico de água purificada, linha de enchimento asséptico, tubulação CIP (limpeza no local).

6. Tratamento de Água Industrial e Águas Residuais
Pontos de seleção: Para águas residuais contendo cloro, alto teor de sal ou solventes orgânicos, é necessário selecionar um corpo de válvula UPVC espessado; o controle pneumático pode ser vinculado ao PLC para obter dosagem automática.
Cenários de aplicação: águas residuais de dessulfuração em usinas de energia, tanques de neutralização em plantas petroquímicas e descarga de águas residuais de corantes na indústria de impressão e tingimento.

Sugestões gerais de seleção
Meios corrosivos: Confirme a resistência química do UPVC (como ácido clorídrico, hipoclorito de sódio, etc.);
Conteúdo de partículas: Recomenda-se adicionar uma função de lavagem da cavidade da válvula para fluidos com alto teor de sólidos;
Requisitos de automação: Priorizar o uso de posicionadores inteligentes para adaptação à integração de sistemas DCS/SCADA.
