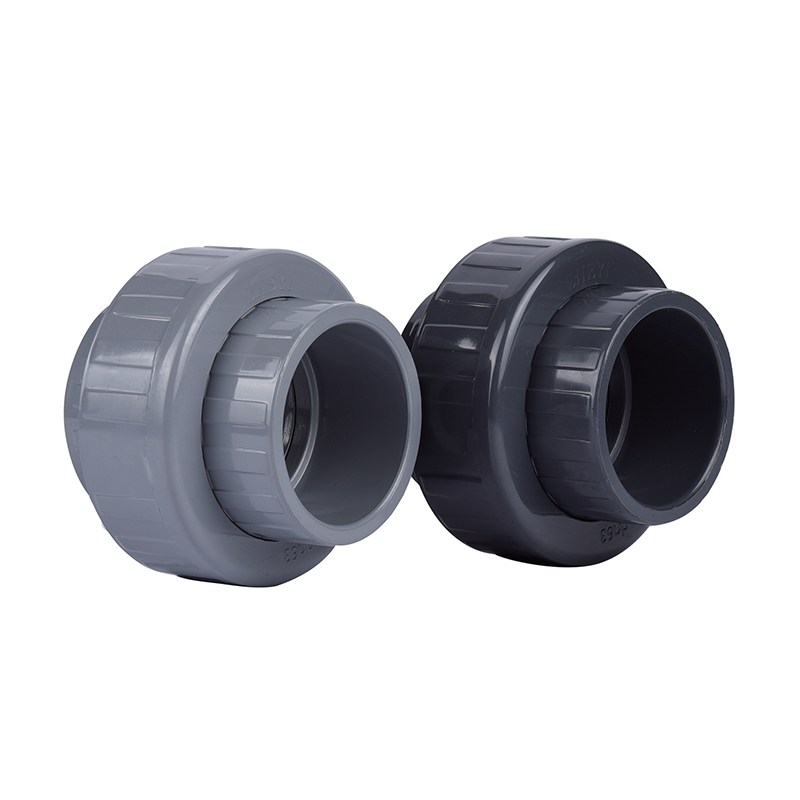

SCH8O/DIN UPVC/CPVC Ⅰ União

A união UPVC/CPVCⅠ apresenta um design exclusivo, permitindo uma instalação rápida e fácil sem ferramentas ou conhecimentos complexos. Sua estrutura de vedação distinta garante vazamento zero durante a transmissão de fluidos, aumentando a segurança e a estabilidade do sistema.

Com construção leve e baixos custos de manutenção, é uma opção para sistemas de tubulação industriais, de construção e residenciais. Estamos comprometidos em fornecer uniões UPVC/CPVCⅠ de alta qualidade para atender às diversas necessidades dos clientes.

Contate-nos

Anterior：SCH8O/DIN UPVC/CPVC Ⅱ União
Próximo：Adaptador fêmea SCH8O/DIN UPVC/CPVC

Parâmetros Aplicação Normas Técnicas

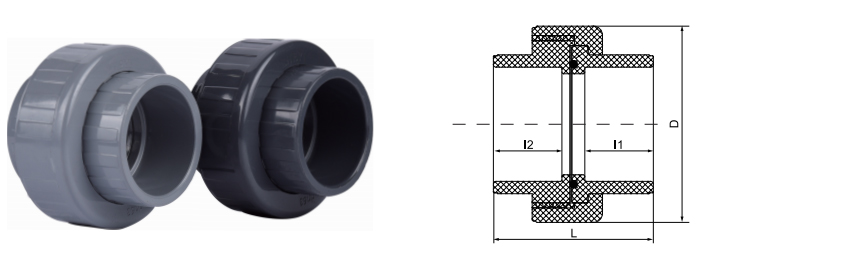

dn	DN	D	eu	E1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TRÊS PEÇAS

União UPVC/CPVC I

A união SCH80/DIN UPVC/CPVC I é uma conexão de tubo especializada de três peças projetada para facilitar a rápida conexão e desconexão de seções de tubulação sem exigir modificação permanente no sistema. Fabricadas em conformidade com os padrões ASTM SCH80 e DIN, essas uniões fornecem uma interface versátil para manuseio de fluidos em alta pressão. A variante UPVC (cloreto de polivinila não plastificado) foi projetada para resistência química geral e sistemas de água em temperatura ambiente, enquanto a versão CPVC (cloreto de polivinila clorado) estende os recursos de serviço para ambientes corrosivos de alta temperatura. O anel de vedação interno garante uma transição à prova de vazamentos, tornando-o um componente crítico para sistemas que exigem manutenção frequente ou reconfigurações modulares em setores industriais pesados.

SCH80/DIN

UPVC/CPVC

Taxa de câmbio EPDM

PN10 - PN16

⦿

Compatibilidade com padrão duplo

Disponível nas especificações dimensionais SCH80 (ANSI) e DIN, garantindo integração perfeita em projetos internacionais de tubulação e infraestruturas existentes.

⦿

Inércia Química

A estrutura do polímero resiste à oxidação, incrustação e corrosão eletroquímica, mantendo a integridade estrutural ao transportar ácidos, bases e sais agressivos.

⦿

Faixa de resistência térmica

As unidades UPVC suportam operações de até 60°C, enquanto as variantes de CPVC acomodam fluidos de alta temperatura de até 95°C, proporcionando estabilidade para energia nuclear e processamento de bateria de lítio.

⦿

Classificação de alta pressão

A espessura da parede SCH80 proporciona maior resistência mecânica e capacidade de contenção de pressão em comparação com as conexões SCH40 padrão.

Conjunto de parâmetros técnicos

Parâmetro Técnico Detalhe da especificação

Composição de materiais UPVC (Cloreto de Polivinila) / CPVC (Cloreto de Polivinila Clorado)

Conformidade com padrões ASTM D2467 (SCH80), RUÍDO 8061/8062

Material de vedação Taxa de câmbio EPDM (Viton) O-rings for chemical compatibility

Tipos de conexão Soquete (solda com solvente) ou rosca (NPT/BSPT)

Pressão de Trabalho PN10 / PN16 (Dependendo da temperatura e do diâmetro)

Cenários de aplicativos primários

⚙

Semicondutores e Eletrônicos

Transporte de água ultrapura (UPW) e produtos químicos de nível eletrônico em ambientes de salas limpas para evitar contaminação iônica.

⚙

Energia e Processamento Químico

Manuseio de eletrólitos na produção de baterias de lítio, fabricação de células solares fotovoltaicas e transporte ácido-base em instalações metalúrgicas.

⚙

Tratamento de Água

Integração em estações de tratamento de águas residuais industriais, sistemas de dessalinização e redes de distribuição de água potável.

⚙

Alimentos e Farmacêuticos

Transporte de fluidos em ambientes sanitários que exigem materiais de tubulação não tóxicos e não lixiviantes que atendam aos padrões FDA e NSF.

Diretrizes de instalação

Aplicação de cimento solvente: Certifique-se de que o soquete e a extremidade do tubo estejam limpos e secos antes de aplicar o primer e o cimento solvente apropriados. Aguarde tempo de cura suficiente com base nas tabelas de classificação de pressão do fabricante antes da ativação do sistema.
Inspeção da vedação: Antes da montagem, verifique se o anel de vedação está devidamente assentado e livre de detritos. Lubrifique com lubrificante à base de silicone, se necessário; evite óleos à base de petróleo que podem degradar as vedações de EPDM.
Expansão Térmica: Em instalações de CPVC de alta temperatura, leve em consideração o coeficiente de expansão linear. As uniões devem ser posicionadas de forma a evitar tensões excessivas causadas pelo movimento térmico.
Condições de armazenamento: Armazene os acessórios em uma área sombreada, longe da exposição direta aos raios UV, para evitar a fragilização do material a longo prazo. Mantenha as unidades em sua embalagem original para proteger as roscas e as superfícies de vedação contra danos mecânicos.

Notas críticas de manutenção

Após qualquer desmontagem, substitua sempre o anel de vedação. A reutilização de vedações compactadas leva a um desempenho de vazamento imprevisível.
Inspecione as roscas da porca de capa periodicamente em busca de sinais de deformação ou branqueamento por tensão, especialmente em sistemas com ciclos frequentes de temperatura.
Não utilize ferramentas metálicas para apertar a porca de capa além do aperto manual mais um quarto de volta. O torque excessivo induz rachaduras por tensão nas porcas termoplásticas.
Para uniões de CPVC em serviço quente contínuo acima de 80°C, implemente um protocolo de inspeção semestral para descoloração do material ou fissuras na superfície.
