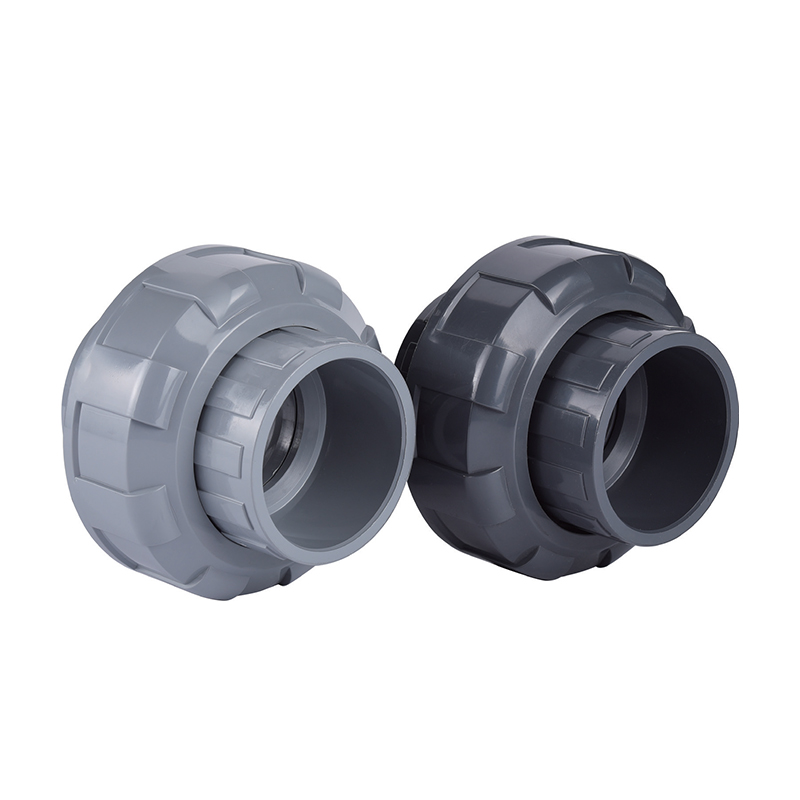

SCH8O/DIN UPVC/CPVC Ⅱ União

A união UPVC/CPVCⅡ apresenta propriedades antienvelhecimento, mantendo o desempenho físico e químico mesmo em ambientes agressivos. Seu design permite uma instalação rápida e fácil, sem ferramentas complexas, economizando tempo e custos.

A união oferece desempenho de vedação excepcional, prevenindo efetivamente vazamentos e garantindo a estabilidade e segurança do sistema.

Contate-nos

Anterior：Junta de sela SCH8O/DIN UPVC/CPVC
Próximo：SCH8O/DIN UPVC/CPVC Ⅰ União

Parâmetros Aplicação Normas Técnicas

dn	DN	D	eu	E1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · UNIÃO DE TRÊS PEÇAS

União UPVC / CPVC Tipo II

Soquete ou rosca · Vedação EPDM/FKM · Padrão duplo

A união SCH80/DIN UPVC/CPVC II é um componente crítico projetado para a conexão segura e fácil manutenção de sistemas de tubulação termoplástica industrial. Projetada para atender aos padrões métricos ASTM Schedule 80 e DIN, esta união apresenta uma construção de três peças que permite a desconexão de seções de tubos sem cortar a linha. A variante UPVC (cloreto de polivinila não plastificado) oferece resistência química para tratamento geral de água e transporte de fluidos corrosivos, enquanto a versão CPVC (cloreto de polivinila clorado) é utilizada especificamente para aplicações em temperaturas mais altas e processamento químico agressivo. As roscas usinadas com precisão e os anéis de vedação EPDM ou FKM de alta qualidade garantem uma vedação à prova de vazamentos sob condições de pressão nominal, tornando-o uma escolha padrão para manuseio de fluidos industriais e de alta pureza.

Compatibilidade com padrão duplo

Disponível nas especificações SCH80 (ASTM) e DIN para integração perfeita em diversas configurações de tubulação internacionais.

Versatilidade de materiais

Opções de UPVC para fluidos corrosivos em temperatura ambiente e CPVC para resistência química em temperaturas elevadas de até 93°C (200°F).

Manutenção do sistema

O design da união facilita a substituição rápida de válvulas ou equipamentos, reduzindo o tempo de inatividade em ambientes de processamento contínuo.

Inércia Química

O material termoplástico não corrosivo evita a lixiviação de íons, mantendo a pureza do meio em aplicações eletrônicas ou farmacêuticas sensíveis.

Especificações Técnicas

Opções de materiais

UPVC (cinza), CPVC (cinza claro/bege)

Classificação de pressão

PN16 ou SCH80 (varia de acordo com tamanho e temperatura)

Tipo de conexão

Soquete (Cimento Solvente) ou Rosca (NPT/PT)

Material de vedação

Anéis de vedação EPDM ou FKM (Viton)

Conformidade Padrão

ASTM D2467, ASTM F439, DIN 8063

▣

Semicondutores e Eletrônicos

Transporte de água ultrapura (UPW) e produtos químicos de grau eletrônico onde a contaminação metálica deve ser eliminada.

▣

Química e Metalurgia

Transporte de ácidos, bases e sais em linhas de galvanização, processos de decapagem e sistemas de dosagem de produtos químicos.

▣

Energia Renovável

Tubulação para fabricação de células fotovoltaicas (PV) e processamento de eletrólitos de baterias de íons de lítio.

▣

Tratamento de Água Industrial

Tratamento de águas residuais industriais, dessalinização de água do mar e distribuição de água potável.

▣

Alimentos e Farmacêuticos

Transporte sanitário de água deionizada e soluções de limpeza no local (CIP).

Diretrizes de instalação

Soldagem com solvente: Certifique-se de que as extremidades do tubo estejam quadradas e rebarbadas. Use o primer apropriado e o cimento solvente específico para o material (UPVC vs. CPVC) para garantir uma ligação molecular.
Inspeção do O-Ring: Antes da montagem, verifique se o O-ring está assentado corretamente em sua ranhura e livre de detritos para evitar vazamento de desvio.
Aperto manual: As uniões geralmente devem ser apertadas manualmente. Evite aplicar torque excessivo com chaves, pois a força excessiva pode causar rachaduras por tensão nos componentes da porca termoplástica.
Condições de armazenamento: Armazene em ambiente fresco e seco, longe da exposição direta aos raios UV, para evitar a degradação a longo prazo da estrutura do polímero.
Expansão Térmica: Quando usado em linhas de CPVC de alta temperatura, certifique-se de que o sistema de tubulação inclua circuitos de expansão adequados para evitar estresse mecânico nas juntas de união.

Manutenção e Inspeção

Verifique periodicamente a porca de união quanto a sinais de deformação ou rachaduras, especialmente em aplicações térmicas de alto ciclo.
Substitua os O-rings durante qualquer desmontagem. A reutilização de vedações comprimidas ou envelhecidas compromete a integridade do vazamento.
Para uniões de CPVC em serviços químicos a quente, inspecione anualmente quanto a alterações de cor ou amolecimento da superfície como indicadores de ataque químico.
Não use lubrificantes à base de petróleo em roscas ou anéis de vedação. Use apenas lubrificantes à base de silicone ou PTFE aprovados para termoplásticos.
Ao reconectar após a manutenção, certifique-se de que as roscas estejam limpas e sem danos. A rosca cruzada leva à falha imediata da vedação.

Essas uniões são amplamente implantadas nas indústrias química, metalúrgica, fotovoltaica, nuclear, lítio, semicondutores eletrônicos, alimentícia, farmacêutica, automotiva e de tratamento de água industrial para o manuseio de líquidos ácidos-álcalis, água ultrapura, água potável, água de grau eletrônico e tubulações de águas residuais industriais.
