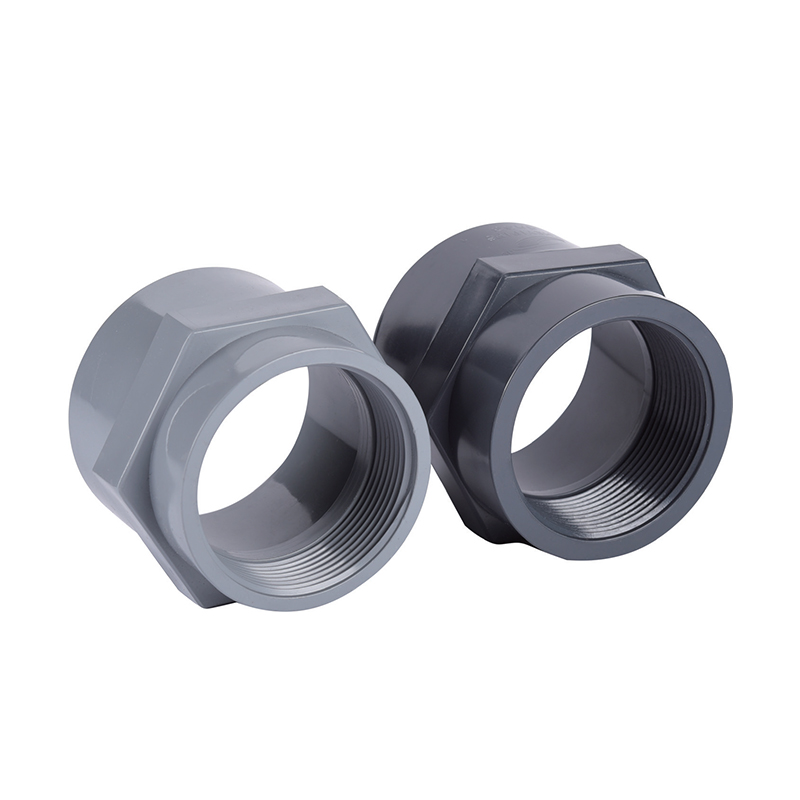

Adaptador fêmea SCH8O/DIN UPVC/CPVC

O adaptador fêmea UPVC/CPVC garante uma conexão segura com acessórios de tubulação padrão, evitando efetivamente vazamentos e melhorando a segurança e confiabilidade do sistema de tubulação.

É amplamente utilizado em sistemas de encanamento doméstico, sistemas HVAC e transporte de fluidos industriais. Nossos adaptadores fêmea UPVC/CPVC oferecem desempenho e durabilidade, com vantagens como construção leve, fácil instalação e baixos custos de manutenção.

Contate-nos

Anterior：SCH8O/DIN UPVC/CPVC Ⅰ União
Próximo：Adaptador macho SCH8O/DIN UPVC/CPVC

Parâmetros Aplicação Normas Técnicas

TAMANHO/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
	D	29	35	42	52	61	75	90	106	127
	eu	45	51	56	62	70	75	80	90	108
	E1	20	22	24	28	31	38	44	51	61.5
	I2	19	20	23	24	27	28	29	31	38
	S	30	36	45	54	64	77	91	108	130
	ZG	1/2"	3/4"	1”	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
ANSI	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	eu	40.22	44.4	49.6	55.25	58.25	66.6	77.5	83.65	99.7
	E1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	TNP	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
JIS	d1	21.54	26.87	33.66	42.42	48.56	60.63	73.38	89.31	114.76
	d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07
	D	29.7	35.3	43.7	53.1	59.9	73.1	88	105.3	132
	eu	40.22	44.4	49.6	55.25	58.45	66.6	77.5	83.65	99.7
	E1	23.22	26.4	29.57	32.75	35.93	39.1	45.45	48.63	58.15
	TNP	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"

SCH80/DIN · TRANSIÇÃO ROSCADA

Adaptador Fêmea UPVC/CPVC

Soquete x Rosca Fêmea · NPT/BSPT · PN10-PN16

O adaptador fêmea SCH80/DIN UPVC/CPVC é uma conexão termoplástica crítica projetada para facilitar a transição entre tubulações não metálicas e componentes machos rosqueados, como válvulas, medidores ou seções de tubos metálicos. Fabricados de acordo com os padrões Schedule 80 (SCH80) ou DIN, esses adaptadores são projetados com maior espessura de parede para suportar pressões internas e tensões mecânicas mais altas em comparação com acessórios padrão. As roscas fêmeas internas são usinadas com precisão para garantir uma vedação à prova de vazamentos quando integradas em sistemas de tubulação de pressão. Ao utilizar resinas UPVC (cloreto de polivinila não plastificado) ou CPVC (cloreto de polivinila clorado), esses componentes fornecem uma solução quimicamente inerte para o transporte de fluidos corrosivos e água de alta pureza, mantendo a integridade estrutural em uma ampla faixa de temperaturas industriais e concentrações químicas.

UPVC / CPVC SCH80 / DIN NPT / BSPT PN10-PN16

①

Inércia Química

A resistência a um amplo espectro de ácidos, bases e sais evita a degradação de materiais e a contaminação de fluidos em ambientes de processamento sensíveis.

②

Estabilidade Térmica

As variantes de CPVC suportam temperaturas operacionais de até 93°C (200°F), tornando-as adequadas para manuseio de líquidos corrosivos quentes e sistemas de água industrial.

③

Perda de baixa fricção

O acabamento superficial interno liso minimiza a turbulência e a queda de pressão, reduzindo os requisitos de energia para o transporte de fluidos.

④

Compatibilidade Padronizada

A conformidade com os padrões dimensionais SCH80 e DIN garante integração perfeita com infraestrutura e equipamentos de tubulação industrial global.

Especificações Técnicas

Opções de materiais UPVC (cinza/azul) / CPVC (cinza claro/creme)

Conformidade Padrão ASTM D2467 (SCH80), RUÍDO 8063, ISO 1452

Classificação de pressão Classes de pressão PN10, PN16 ou SCH80

Tipo de conexão Soquete (Cimento Solvente) x Rosca Fêmea NPT/BSPT

Faixa de tamanho 1/2" a 4" (DN15 - DN100)

Compatibilidade de thread

As roscas fêmeas são projetadas para combinar com componentes roscados macho padrão NPT ou BSPT. A geometria da rosca cônica proporciona uma vedação de interferência mecânica quando combinada com fita PTFE. Para sistemas que lidam com meios de alta pureza, selecione roscas com especificações de rebarbas reduzidas.

Resistência Química

UPVC oferece resistência à maioria dos ácidos e bases inorgânicos até 60°C. O CPVC estende a compatibilidade química a uma gama mais ampla de ácidos orgânicos e meios clorados em temperaturas elevadas. Sempre verifique a compatibilidade com processos químicos específicos.

Cenários de aplicativos primários

⛭

Química e Metalurgia

Transporte de ácido sulfúrico, ácido clorídrico e soda cáustica em linhas de decapagem e processamento.

⛭

Eletrônicos e Semicondutores

Distribuição de Água Ultrapura (UPW) e produtos químicos de grau eletrônico onde a contaminação iônica deve ser evitada.

⛭

Energia Renovável

Sistemas de tubulação para produção de baterias de lítio e fabricação de células fotovoltaicas (PV).

⛭

Tratamento de Água

Tratamento de águas residuais industriais, permeado de RO (osmose reversa) e distribuição de água potável.

⛭

Alimentos e Farmacêuticos

Transporte sanitário de água deionizada e soluções de limpeza no local (CIP).

Diretrizes de instalação

Vedação de rosca: Use somente fita PTFE (Teflon) projetada para roscas plásticas. Evite usar lubrificantes para tubos à base de solvente, que podem causar rachaduras por estresse ambiental (ESC) em materiais UPVC ou CPVC.
Gerenciamento de Torque: Não aperte demais os adaptadores com rosca fêmea. As roscas de plástico são suscetíveis a desgaste ou ruptura se for aplicada força mecânica excessiva. Apertar manualmente mais uma ou duas voltas geralmente é suficiente.
Cimentação com solvente: Certifique-se de que a extremidade do encaixe esteja limpa e preparada antes de aplicar o cimento solvente apropriado. Observe os tempos de cura e cura recomendados em relação à temperatura ambiente e ao diâmetro do tubo.
Condições de armazenamento: Armazene os acessórios em uma área fresca e sombreada, longe da exposição direta aos raios UV, para evitar fragilização a longo prazo. Mantenha os componentes na embalagem original para proteger as roscas contra danos físicos e detritos.

Restrições Críticas

Não use adaptadores fêmea de CPVC com ácidos oxidantes, como ácido nítrico, com concentração acima de 15% em temperaturas elevadas.
Evite cargas de impacto ou picos repentinos de pressão que excedam 1,5× a pressão nominal de trabalho.
Não é adequado para serviço com vapor ou exposição contínua a UV sem revestimento protetor.
Nunca use chaves de metal diretamente no corpo do adaptador de plástico. Use chaves de cinta ou ferramentas acolchoadas para evitar arranhões na superfície.
Não aplique selante de rosca nas duas primeiras roscas para evitar a penetração do selante no fluxo de fluido.

Esses adaptadores fêmea são utilizados em indústrias químicas, metalúrgicas, fotovoltaicas, nucleares, de lítio, semicondutores eletrônicos, alimentícias, farmacêuticas, automotivas e de tratamento de água industrial para lidar com líquidos ácidos-alcalinos, água ultrapura, água potável, água de grau eletrônico e tubulações de águas residuais industriais.
