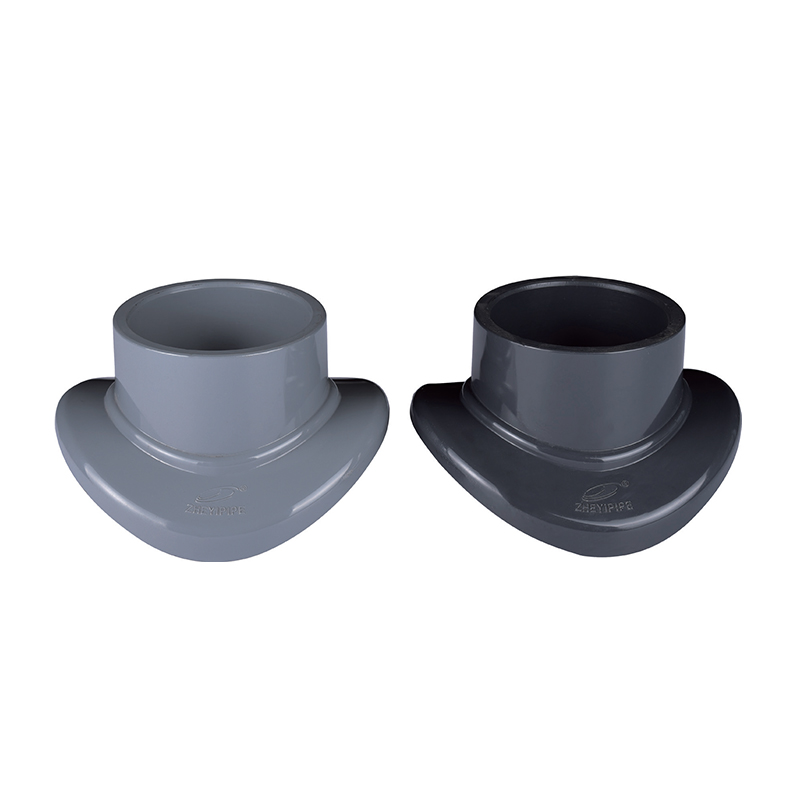

Junta de sela SCH8O/DIN UPVC/CPVC

A junta de sela é conhecida por seu design exclusivo em formato de sela, permitindo conexões de ramificação sem cortar ou danificar a tubulação principal. Isto simplifica a instalação e reduz a dificuldade e os custos de construção, ao mesmo tempo que proporciona desempenho de vedação para evitar vazamentos.

É adequado para sistemas de abastecimento de água quente e fria, sistemas de proteção contra incêndio e indústrias como química e farmacêutica. As juntas de sela UPVC/CPVC fornecem soluções de conexão confiáveis para diversas aplicações.

Contate-nos

Anterior：Suporte do tubo UPVC/CPVC
Próximo：SCH8O/DIN UPVC/CPVC Ⅱ União

Parâmetros Aplicação Normas Técnicas

Tamanho nominal Φ	ΦD	ΦD1	ΦD2	R	H	eu
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · JUNTA DE SELA

Solução de conexão de filial UPVC/CPVC

Design de fixação · Sem corte de tubulação · Conformidade com padrões duplos

A junta de sela SCH80/DIN UPVC/CPVC é um componente de tubulação especializado projetado para ramificar tubulações existentes sem a necessidade de corte ou reconfiguração extensa do sistema. Fabricadas em conformidade com os padrões dimensionais americanos SCH80 e europeus DIN, essas juntas de sela estão disponíveis em materiais de cloreto de polivinila não plastificado (UPVC) e cloreto de polivinila clorado (CPVC). A estrutura mecânica consiste em um design de fixação em duas partes que cria uma conexão à prova de vazamentos ao redor do tubo principal, facilitando a instalação de linhas secundárias para distribuição de fluidos. Essas juntas são projetadas para suportar concentrações químicas concentradas e ambientes de alta pressão comuns no manuseio de fluidos industriais, fornecendo uma interface estável para sensores, medidores ou extensões laterais de tubos.

◆

Inércia Química

Ambas as variantes UPVC e CPVC apresentam alta resistência a ácidos, bases e sais, evitando a degradação do material durante o transporte de fluidos industriais corrosivos ou água ultrapura.

◆

Integridade Estrutural

A espessura da parede do SCH80 proporciona classificações de pressão maiores em comparação com acessórios padrão, garantindo que a junta de sela mantenha sua vedação sob flutuações hidráulicas.

◆

Facilidade de integração

O mecanismo de fixação permite a rápida expansão das redes de tubulação, reduzindo significativamente as horas de trabalho e o tempo de inatividade do sistema durante atualizações ou manutenção das instalações.

◆

Versatilidade de temperatura

A variante CPVC suporta faixas elevadas de temperatura de até 93°C (200°F), tornando-a adequada para transporte de líquidos corrosivos quentes e tratamento de água industrial.

Especificações Técnicas

Conformidade Padrão ASTM SCH80, DIN 8061/8062

Opções de materiais UPVC (cloreto de polivinila), CPVC (cloreto de polivinila clorado)

Tipo de conexão Braçadeira Mecânica com O-ring de Vedação / Interface de Cimento Solvente

Faixa de tamanho Compatível com diâmetros de tubos primários de 20 mm a 400 mm

Pressão de Trabalho PN10 - PN16 (Dependendo do tamanho e material)

Principais recursos

O design de fixação elimina o corte da tubulação

O anel de vedação fornece conexão de ramificação à prova de vazamentos

Compatível com dimensões de tubo SCH80 e DIN

O grau de CPVC suporta aplicações com líquidos quentes até 93°C

Adequado para instalação de sensor, medidor ou tubo lateral

Reduz o tempo de inatividade do sistema durante a expansão

Semicondutores e Eletrônicos

Distribuição de água de qualidade eletrônica e água ultrapura (UPW) em ambientes de salas limpas onde é necessária baixa lixiviabilidade.

Química e Metalurgia

Transporte seguro de ácidos concentrados e líquidos alcalinos em fábricas de metalurgia e processamento químico.

Energia Renovável

Infraestrutura de tubulação para fabricação de células solares fotovoltaicas e linhas de produção de eletrólitos de baterias de lítio.

Tratamento de Água Industrial

Tratamento de águas residuais industriais, dessalinização de água do mar e transporte de água desionizada em instalações nucleares e de qualidade alimentar.

▼

Diretrizes de instalação

Preparação da superfície: Certifique-se de que a superfície do tubo principal esteja livre de detritos, arranhões ou umidade antes de montar a junta de sela para garantir que a junta obtenha uma vedação hermética.
Controle de torque: Ao apertar os parafusos mecânicos na braçadeira da sela, aplique torque uniforme em todos os pontos para evitar tensão localizada no material UPVC/CPVC, o que poderia levar a rachaduras por tensão ambiental.
Uso de adesivo: Para tipos de sela de solda com solvente, use o primer e cimento apropriados especificados para UPVC ou CPVC. Não misturar cimentos destinados a diferentes tipos de materiais.
Condições de armazenamento: Armazene os componentes em um ambiente fresco e seco, longe da exposição direta aos raios UV. A radiação ultravioleta de longo prazo pode afetar a resistência ao impacto dos polímeros à base de PVC ao longo do tempo.

▲

Manutenção e Inspeção

Inspecione periodicamente o anel de vedação em busca de sinais de deformação por compressão ou ataque químico. Substitua se for observada qualquer rachadura ou achatamento.
Verifique o torque dos parafusos anualmente. A vibração ou a ciclagem térmica podem causar o afrouxamento gradual da braçadeira mecânica.
Para juntas de sela de CPVC em serviço a quente, monitore a descoloração ou fragilidade como indicadores precoces de degradação do material.
Ao desmontar, substitua todas as juntas e anéis de vedação em vez de reutilizar vedações antigas para manter a integridade à prova de vazamentos.

Essas juntas de sela são utilizadas em indústrias químicas, metalúrgicas, fotovoltaicas, nucleares, de lítio, de semicondutores eletrônicos, alimentícias, farmacêuticas, automotivas e de tratamento de água industrial para o manuseio de líquidos ácidos-alcalinos, água ultrapura, água potável, água de grau eletrônico e tubulações de águas residuais industriais.

DIN 8061/8062 ASTM SCH80 Resistente a UV (graus selecionados) Resistente a produtos químicos
