flange de looper SCH8O/DIN UPVC/CPVC

UPVC/CPVC Looper Flange é usado em aplicações industriais e de construção. Oferece resistência à corrosão e desempenho de alta temperatura, tornando-o adequado para o transporte de vários líquidos e gases.

O flange foi projetado para facilitar a instalação, garantindo conexões de tubulação seguras e reduzindo os riscos de vazamento. O Looper Flange UPVC/CPVC é ideal para indústrias como tratamento de água, produtos químicos e AVAC, estendendo efetivamente a vida útil dos sistemas de tubulação.$ $

Contate-nos

Anterior：SCH8O/DIN UPVC/CPVC Blind Flange
Próximo：SCH8O/DIN UPVC/CPVC Tee Redutor

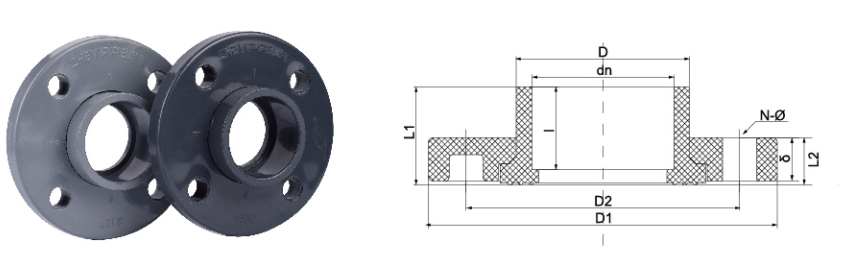

Parâmetros Aplicação Normas Técnicas

TAMANHO/NÃO.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(D D D DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DI. I. I. IN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

flange Looper SCH80/DIN UPVC/CPVC - Conexões de Tubulação Seguras e Versáteis

O SCH80/DIN Looper Flange é um componente projetado para criar conexões confiáveis e desmontáveis em sistemas de tubulação de PVC e CPVC. Facilita a integração de dutos plásticos com flanges, bombas e válvulas metálicas, aderindo aos padrões SCH80 e DIN. Este produto é fabricado para garantir consistência dimensional e integridade mecânica sob condições operacionais especificadas, torne, eo-o adequado para uma ampla gama de aplicações industriais.

Características do produto

Compatibilidade Dupla Padrão: Projetado para caber em ambos SCH80 and DIN padrões de parafuso, fornecendo uma solução versátil para sistemas que exigem compatibilidade internacional. Esse recurso simplifica a aquisição de projetos que devem estar em conformidade com vários padrões regionais.
Resistência Corrosão: Fabricado de UPVC (Cloreto de Polivinila não plastificado) ou CPVC (Cloreto de Polivinila Clorado), o corpo da flange é resistente a um amplo espectro de produtos químicos, ácidos, álcalis e sais. Essa característica é fundamental para o uso a longo prazo em ambientes corrosivos.
Integridade Estrutural: O design do looper permite que o flange gire livremente para o alinhamento do parafuso, simplificando a instalação, enquanto o cubo do núcleo mantém uma conexão rígida com o tubo. Isso evita o estresse nas articulações e garante uma vedação segura.
Classificação Alta-Pressão: Projetado para suportar classificações de pressão consistentes com o cronograma de tubulação SCH80, tornando-o adequado para aplicações que exigem maior tolerância à pressão do que os sistemas de PVC padrão.

Especificações Técnicas

Material (Material)	Dimensões	Padrão	Pressão Nominal
UPVC (PVC-U) / CPVC (PVC-C)	Consulte as especificações SCH80 e DIN	ASTM D1784 / DIN EN ISO 1452	PN10 / Classe 150
Tamanhos Disponíveis	Tipo Conexão	Cor (cor)	Compatibilidade Junta
1/2 polegada a 12 polegadas (DN15 a DN300)	Soquete de cimento solvente	Cinza (UPVC), Cinza Claro/Tan (CPVC)	EPDM, FPM (FKM)

Campos de Aplicação

A flange de looper SCH80/DIN é utilizada em sistemas que exigem uma conexão segura, quimicamente resistente e desmontável. As aplicações típicas incluem:

Instalações de tratamento de água e águas residuais
Plantas de processamento e manuseio de produtos químicos
Tubulação de processo industrial para fluidos corrosivos
Piscina e sistemas aquáticos que exigem componentes robustos e duradouros
Operações de mineração e refino
Instalações de geração de energia

---

Perguntas mais Frequentes

1. Como é que um flange de looper UPVC difere de um flange fixo tradicional na instalação e aplicação?

Um flange looper possui um anel de rotação livre, que simplifica o alinhamento dos furos dos parafusos durante a instalação, uma vantagem significativa em espaços apertados ou quando os tubos já estão presos. Um flange fixo requer alinhamento rotacional preciso de toda a seção do tubo, o que pode ser mais desafiador. O mecanismo rotativo do flange do looper também ajuda a reduzir o estresse no sistema de tubulação, particularmente ao se conectar a componentes metálicos fixos. Para obter instruções específicas de instalação e melhores práticas, consulte nossa documentação técnica ou entre em contato com nossa equipe de suporte.

2 . Qual é a limitação de temperatura e pressão para o flange SCH80/DIN CPVC, e como é que ele se compara a flanges metálicas em ambientes corrosivos?

O flange CPVC SCH80/DIN é projetado para aplicações de temperatura mais altas do que o UPVC, com uma temperatura máxima de serviço tipicamente até 200°F (93°C) e uma classificação de pressão consistente com os padrões SCH80. Embora os flanges metálicos geralmente tenham classificações de pressão finais mais altas, eles são suscetíveis à corrosão de muitos produtos químicos industriais. Em contraste, a flange CPVC mantém sua integridade estrutural em meios corrosivos, o que pode degradar alternativas metálicas. A decisão entre o CPVC e um flange metálico deve ser baseada em uma análise abrangente do tipo de fluido, temperatura de operação e pressão necessária. Nossa equipe de engenharia pode fornecer uma análise detalhada de compatibilidade de materiais para sua aplicação específica.$ $

Empresa

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China flange de looper SCH8O/DIN UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização flange de looper SCH8O/DIN UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra

Notícias

Entendendo as válvulas químicas e de lítio UPVC/CPVC (DIN/...
Sep 11,2025
Introdução às válvulas UPVC e CPVC O que são Válvulas UPVC e CPVC ? UPVC (cloreto de polivinil não plástica) e CPVC (cloreto de polivinil clorados) são termoplásticos duráveis e resistentes à corrosão c...
Saiba mais
Acessórios de tubos UPVC/CPVC: O Guia Ultimate para Instal...
Sep 04,2025
Introdução: um guia abrangente para Acessórios de tubo UPVC/CPVC Na construção moderna, na reforma doméstica e nos campos industriais, os sistemas de oleodutos são uma linha de vida indispensável. E UPVC ...
Saiba mais
Escolhendo a válvula UPVC ou CPVC certa para manuseio quím...
Aug 25,2025
A seleção da válvula correta é uma decisão crítica em qualquer instalação de produção de processamento químico ou de bateria de íons de lítio. A escolha errada pode levar a vazamentos, tempo de inatividade dispendioso...
Saiba mais

Mensagem de Feedback

Controlo de qualidade rigoroso

O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.
Testes de desempenho de precisão

Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

flange de looper SCH8O/DIN UPVC/CPVC Conhecimento do setor

Como selecionar corretamente Flange de looper UPVC/CPVC ¡NÉ? Guia de classificação de pressão e adaptação de temperatura

UPVC (policloreto de vinila não plastificado) e CPVC (policloreto de vinila clorado) Looper Flange desempenham um papel fundamental nos sistemas de tubulação industrial, especialmente em situações em que a expansão térmica, vibração ou deslocamento da tubulação precisam ser tamponados. A seleção correta requer consideração abrangente das propriedades do material, classificação de pressão, faixa de temperatura e requisitos específicos de aplicação da indústria. A seguir, um guia de seleção para diferentes indústrias:

1. Seleção de material: UPVC vs CPVC
UPVC: Adequado para cenários de temperatura normal (0°C~60°C) e de baixa pressão, resistência à corrosão ácida e alcalina, baixo custo, comumente usado em água potável (Água Potável) e tratamento de água industrial (Tratamento de Água Industrial).
CPVC: Maior resistência à temperatura (-20°C~110°C), resistência à pressão mais forte, adequada para meios de alta temperatura, como transporte de líquido de arrefecimento na indústria fotovoltaica ou fluidos corrosivos em metalurgia (Metalurgia).

2 . Adaptação ao nível de pressão
Classe 150: Adequado para sistemas de baixa pressão, como água potável segura e entrega de água ultrapura para semicondutores eletrônicos.
Classe 200/Classe 300: Adequado para cenários de média e alta pressão, como dutos auxiliares de usinas nucleares ou sistemas de descarga de alta pressão de águas residuais industriais.

3 . Guia de adaptação de aplicações da indústria
Medicina: Deve cumprir com os padrões da FDA, CPVC (resistência de esterilização de alta temperatura) é preferido, e o nível de pressão é geralmente Classe 150.
Fotovoltaica: CPVC é mais adequado porque envolve a circulação de refrigerante de alta temperatura e requer resistência à temperatura e pressão (Classe 200 ).
Metalurgia: Ambiente ácido/alcalino forte, UPVC (temperatura normal) ou CPVC (temperatura alta), o nível de pressão precisa ser selecionado de acordo com a pressão de bombeamento (geralmente Classe 200~300).
Energia Nuclear: Tubos auxiliares podem usar CPVC (versão modificada resistente à radiação), Classe 300 para garantir redundância de segurança.
Semicondutor Eletrônico: Sistema de água ultrapura recomenda UPVC (baixo precipitado), Classe 150 é suficiente.

4 . Recomendações de instalação e manutenção
Evite a temperatura excessiva e a pressão excessiva: o UPVC é fácil de suavizar a >60°C e o CPVC requer suporte adicional a >110°C.
Adaptação de material de vedação: As gaxetas EPDM são adequadas para água potável e as gaxetas PTFE são mais adequadas para ácidos fortes (como águas residuais metalúrgicas).
Inspeção regular: Ambientes altamente corrosivos, como águas residuais industriais, exigem ciclos de manutenção encurtados.$ $
