SCH8O/DIN UPVC/CPVC Tee Redutor

O tee redutor UPVC/CPVC é usado nas indústrias de tratamento de água, química e construção. Feito de materiais UPVC ou CPVC de alta qualidade, possui resistência à corrosão e desempenho de alta temperatura.

O Reducing Tee foi projetado para conectar tubos de diferentes diâmetros, permitindo transições suaves no sistema de tubulação, reduzindo a resistência ao fluxo e melhorando a eficiência geral. É fácil de instalar, oferece vedação para evitar vazamentos e é leve para transporte e instalação convenientes. O Reducing Tee está em conformidade com as normas internacionais para garantir a qualidade confiável.$ $

Contate-nos

Anterior：flange de looper SCH8O/DIN UPVC/CPVC
Próximo：SCH8O/DIN UPVC/CPVC 45°Elbow

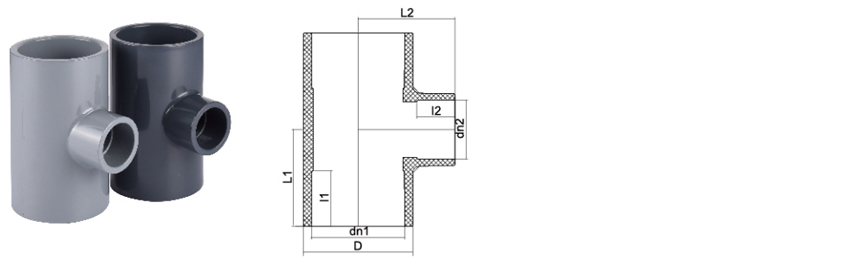

Parâmetros Aplicação Normas Técnicas

dn1×dn2	D DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Reducing Tee - Soluções de Encaixe de Tubulação Compliant Padrão

Esta página de produto fornece especificações técnicas e detalhes de aplicação para nossos tees redutores UPVC/CPVC padrão SCH80 e DIN. Esses acessórios são projetados para redirecionamento preciso de fluxo e redução de diâmetro em sistemas de tubulações industriais, garantindo desempenho confiável em várias aplicações de transferência de fluidos.

Características do produto

Conformidade Dupla Padrão: Fabricado de acordo com as normas ASTM D1784 (SCH80) e DIN 8063, garantindo precisão dimensional e compatibilidade com uma ampla gama de redes de tubos industriais.
Resistência Corrosão: Fabricado a partir de cloreto de polivinila não plastificado (UPVC) e cloreto de polivinila clorado (CPVC), proporcionando resistência a ácidos, álcalis, sais e outros produtos químicos corrosivos. Esta propriedade prolonga a vida útil em processamento químico, tratamento de água e aplicações laboratoriais.
Integridade Estrutural: Projetado com espessura de parede robusta para suportar variações de alta pressão e temperatura, mantendo a estabilidade da articulação sob estresse operacional. Adequado para aplicações de pressão e não pressão, incluindo sistemas para água potável, produtos químicos industriais e águas residuais.
Conexão perfeita: Projetado para conexões de cimento solvente ou rosqueado seguras e sem vazamentos, facilitando a instalação e a manutenção eficientes do sistema. O furo interno preciso promove fluxo de fluido suave, minimizando a perda de pressão e turbulência.

Especificações Técnicas

Parâmetro	UPVC SCH80/CPVC	DIN UPVC/CPVC
Material (Material)	UPVC (Tipo I Grau I), CPVC (Classe Celular 23447)	UPVC, CPVC
Padrões	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Pressão Operacional	Até 150 PSI em 73.4°F (23°C)	PN 10 /PN 16
Faixa Temperatura	UPVC: 0°C a 60°C; CPVC: -10°C a 95°C	UPVC: 0°C a 60°C; CPVC: -10°C a 95°C

Áreas Aplicativas

O tee redutor SCH80/DIN UPVC/CPVC é um componente integral em sistemas que exigem gerenciamento de fluxo durável e confiável. Sua aplicação abrange diversas indústrias, entre elas:

Processamento e armazenamento químico
Estações de tratamento e distribuição de água
Sistemas de gestão de águas residuais
Linhas de transferência de fluidos de laboratório
Processamento de alimentos e bebidas

Inquéritos Comuns Contratações

1. Quais são as principais diferenças entre as tees redutoras padrão SCH80 e DIN, e como é que eu seleciono a certa para o meu projeto?

A principal diferença reside em seus padrões dimensionais e classificações de pressão. SCH80 é um padrão americano baseado no tamanho do tubo, enquanto DIN é um padrão métrico europeu baseado na pressão nominal (PN). os acessórios SCH80 são comumente usados na América do Norte para aplicações de alta pressão, enquanto a DIN é predominante na Europa e na Ásia. A escolha correta depende da sua infraestrutura de tubulação existente e dos requisitos do projeto. Para informações detalhadas sobre dimensionamento e compatibilidade, consulte as especificações técnicas ou entre em contato com nossa equipe de engenharia para garantir uma integração perfeita.

2 . Como a classificação de temperatura e pressão de um tee redutor de UPVC se compara a um tee redutor de CPVC em um ambiente de processamento químico?

Os acessórios UPVC e CPVC são altamente resistentes a produtos químicos, mas diferem em seus limites de temperatura operacional. O UPVC é adequado para aplicações com uma temperatura máxima de aproximadamente 60°C (140°F), enquanto o CPVC pode lidar com temperaturas mais altas de até 95°C (203°F) e é adequado para fluidos corrosivos quentes. Se a sua aplicação envolve líquidos quentes ou vapor, um tee redutor de CPVC é a escolha mais adequada e confiável. Selecionar o material correto é fundamental para integridade e longevidade do sistema. Nossas fichas de dados de produtos contêm curvas de classificação de pressão específicas para várias temperaturas, que devem ser revisadas quanto a suas condições operacionais específicas.$ $

Empresa

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China SCH8O/DIN UPVC/CPVC Tee Redutor Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização SCH8O/DIN UPVC/CPVC Tee Redutor Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra

Notícias

Entendendo as válvulas químicas e de lítio UPVC/CPVC (DIN/...
Sep 11,2025
Introdução às válvulas UPVC e CPVC O que são Válvulas UPVC e CPVC ? UPVC (cloreto de polivinil não plástica) e CPVC (cloreto de polivinil clorados) são termoplásticos duráveis e resistentes à corrosão c...
Saiba mais
Acessórios de tubos UPVC/CPVC: O Guia Ultimate para Instal...
Sep 04,2025
Introdução: um guia abrangente para Acessórios de tubo UPVC/CPVC Na construção moderna, na reforma doméstica e nos campos industriais, os sistemas de oleodutos são uma linha de vida indispensável. E UPVC ...
Saiba mais
Escolhendo a válvula UPVC ou CPVC certa para manuseio quím...
Aug 25,2025
A seleção da válvula correta é uma decisão crítica em qualquer instalação de produção de processamento químico ou de bateria de íons de lítio. A escolha errada pode levar a vazamentos, tempo de inatividade dispendioso...
Saiba mais

Mensagem de Feedback

Controlo de qualidade rigoroso

O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.
Testes de desempenho de precisão

Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

SCH8O/DIN UPVC/CPVC Tee Redutor Conhecimento do setor

Seleção de UPVC/CPVC Reduzindo Tees em Sistemas de Tubulações Industriais: Normas de Tamanho, Notas de Pressão e Compatibilidade Química

Em sistemas de tubulação industrial, a seleção de tees redutores UPVC/CPVC (Reducing Tees) precisa considerar de forma abrangente os padrões de tamanho, as classificações de pressão e a compatibilidade química para garantir a segurança do sistema e a estabilidade a longo prazo. A seguir estão os principais pontos de seleção para diferentes aplicações da indústria:

1. Padrões de Tamanho e Classificações de Pressão
UPVC (policloreto de vinila não plastificado) é adequado para cenários de temperatura normal e baixa pressão (como ≤60°C) e é comumente usado em água potável, tratamento industrial de água e outros sistemas. O tamanho deve estar de acordo com as normas ISO 1452 ou ASTM D1785.

O CPVC (cloreto de polivinila clorado) tem maior resistência à temperatura (até 90°C) e é adequado para fluidos de alta temperatura, como tubos de refrigerante na indústria fotovoltaica ou processos de decapagem na metalurgia. Ele deve estar de acordo com as normas ASTM F441 e a classificação de pressão deve corresponder ao projeto do sistema (como SCH 80/40).

2 . Compatibilidade química
Diferentes indústrias têm exigências rígidas sobre a corrosividade dos materiais:

As indústrias de semicondutores eletrônicos e medicamentos exigem tubos de alta pureza. O CPVC tem excelente resistência química e pode resistir à água ultrapura e a meios ácidos/alcalinos fracos.
No sistema auxiliar de usinas nucleares, o UPVC/CPVC deve passar pelo teste de resistência à radiação para evitar vazamentos devido à degradação química.
Quando as águas residuais industriais contêm substâncias corrosivas (como cloro e sulfeto), o CPVC tem melhor resistência à corrosão do que o UPVC, mas o desempenho antienvelhecimento após contato de longo prazo precisa ser verificado.

3 . Sugestões de adaptação de aplicações da indústria
Água Potável Segura: A UPVC com certificação NSF é preferida para garantir a não toxicidade.
Cenários corrosivos/de alta temperatura (como metalurgia, fotovoltaica): O CPVC é mais confiável e é preciso prestar atenção extra ao material de vedação da interface (como a junta EPDM).
Indústria de precisão (semicondutores, medicamentos): Escolha CPVC com uma parede interna lisa para reduzir o risco de resíduos de líquidos.$ $
