Flange cego UPVC/CPVC

Os flanges cegos UPVC/CPVC são acessórios de tubo de alto desempenho amplamente utilizados em indústrias como produtos químicos, construção e tratamento de água. Eles oferecem corrosão e resistência de alta temperatura, garantindo a confiabilidade em ambientes severos.

Os flanges cegos são usados para selar as extremidades dos tubulações, impedindo o vazamento de líquido ou gás e facilitando a manutenção e o reparo do sistema. Seu design leve simplifica a instalação e o manuseio, enquanto sua forte compatibilidade com outros acessórios padrão de tubos atende aos diversos requisitos do projeto.

A superfície lisa dos flanges cegos UPVC/CPVC reduz a resistência ao fluido, contribuindo para a eficiência geral do sistema.

Contate-nos

Anterior：Junta do flange UPVC/CPVC
Próximo：UPVC/CPVC Looper Flange

Parâmetros Aplicação Normas Técnicas

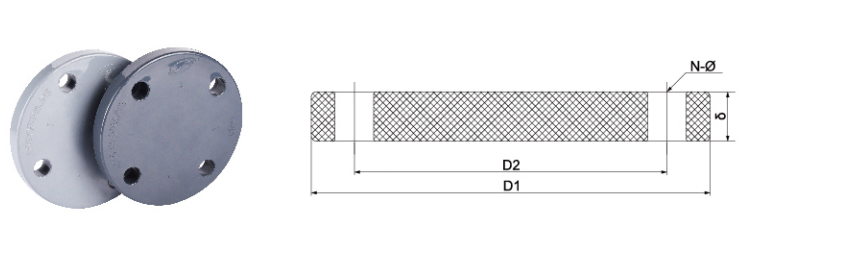

Tamanho/nom		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	Dn50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")
Din	D1	95	105	115	140	150	165	185	200	220	249	284	339	392
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350
	δ	12.7	14	15.8	16.5	20	20	23	26	28	30	31	35	35
	N-tal	4-1414	4-1414	4-1414	4-1118	4-1118	4-1118	4-1118	8-18	8-18	8-18	8-a 22	8-a 22	12-a 22
Ansi	D1	89	98	108	117	128	155	178	192	229	254	284	343	406
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362
	δ	12	14	14	16	16	16	18	18	20	20	22	24	26
	N-tal	4-a16	4-a16	4-a16	4-a16	4-a16	4-319	4-319	4-319	4-319	8-a 22	8-a 22	8-a 22	12-a24
Jis	DL 1	70	75	90	100	105	120	140	150	175	210	240	290	355
	D0 LZ	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289
	δ	12	14	14	16	1a 0	16	18	18	20	20	22	24	26
	N-tal	4-15	4-15	4-319	4-319	4-319	4-319	4-319	8-19	8-19	8-a23	8-a23	12-a 23	12-155

Empresa

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China Flange cego UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização Flange cego UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra

Notícias

Válvulas UPVC/CPVC resistentes a produtos químicos e de lí...
Jun 26,2025
No mundo exigente do manuseio industrial, a seleção de válvulas apropriadas é fundamental para segurança, eficiência e longevidade. Ao lidar com produtos químicos corrosivos, incluindo vários ácidos, bases e, particul...
Saiba mais
O Ultimate Guide to UPVC Pipes for Chemical & Lithium Indu...
Jun 19,2025
UPVC (tubos de cloreto de polivinil não plásticos) são amplamente utilizados no processamento químico, extração de lítio e aplicações industriais de alta pressão devido à sua resistência à corrosão, durabilidade...
Saiba mais
Tubos UPVC de alto desempenho para ambientes industriais s...
Jun 12,2025
Pipes UPVC são amplamente utilizados em indústrias que exigem resistência e durabilidade de produtos químicos excepcionais. Este artigo explora os principais recursos dos tubos UPVC de alta resistência química p...
Saiba mais

Mensagem de Feedback

Controlo de qualidade rigoroso

O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.
Testes de desempenho de precisão

Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

Flange cego UPVC/CPVC Conhecimento do setor

Especificações de instalação e precauções de vedação para Flanges cegas UPVC/CPVC

UPVC (unplasticized polyvinyl chloride) and CPVC (chlorinated polyvinyl chloride) blind flanges are widely used in many industries due to their excellent corrosion resistance, lightweight and high cost performance, including safe drinking water, metallurgy, photovoltaics, nuclear power, electronic semiconductors, medicine, industrial water treatment, industrial wastewater and other fields. Para garantir que sua operação estável a longo prazo, a instalação e a vedação sejam cruciais. A seguir, são apresentadas as principais especificações e precauções:

1. Especificações de instalação
Alinhamento e aperto de flange
Antes da instalação, verifique se a superfície do flange é plana para evitar a concentração de tensão devido ao desalinhamento.
Aperte gradualmente os parafusos em uma ordem diagonal (recomenda-se usar aço inoxidável ou parafusos resistentes à corrosão) para evitar força desigual de um lado e afetar a vedação.

Seleção de junta
Selecione juntas adequadas (como EPDM, PTFE ou Juntas de borracha) de acordo com diferentes mídias, por exemplo:
Indústria de água potável/farmacêutica segura: deve cumprir com os padrões da FDA ou da Sanitária (como o EPDM).
Indústria de águas residuais/metalúrgicas industriais: juntas de PTFE resistentes à corrosão ácido e alcalina são mais adequadas.

Adaptação de temperatura e pressão
Faixa de temperatura UPVC (0 ° C ~ 60 ° C), o CPVC pode suportar temperaturas mais altas (-40 ° C ~ 93 ° C) e os materiais devem ser estritamente distinguidos em cenários como fotovoltaicos (sistemas de refrigeração) ou energia nuclear (tubulações auxiliares).
Evite o uso de sobrepressão, especialmente em sistemas de água de alta pureza na indústria eletrônica de semicondutores, onde as flutuações de pressão podem causar deformação do flange.

Suporte e choques
Os sistemas de tubulação longa (como as estações de tratamento de água industrial) requerem colchetes adicionais para reduzir a carga de vibração dos flanges cegos.

2. Precauções de vedação
Limpeza de superfície
Limpe completamente a superfície de vedação do flange e a parede interna do oleoduto antes da instalação para impedir que o material particulado (como detritos de metal na indústria metalúrgica) afete o efeito de vedação.

Evite demais
Os materiais UPVC/CPVC têm baixa dureza. O excesso de aperto dos parafusos pode causar rachaduras no flange, especialmente em ambientes de baixa temperatura (como sistemas de resfriamento de plantas fotovoltaicas).

Verificação de compatibilidade de mídia
A indústria farmacêutica/eletrônica de semicondutores precisa garantir que o material do flange cego não libere substâncias nocivas (como plastificantes).
No tratamento industrial de águas residuais, é necessário resistir à corrosão química, como cloro e sulfeto.

Manutenção regular
Em energia nuclear ou sistemas de fluidos altamente perigosos, é recomendável verificar regularmente o status de vedação do flange para evitar vazamentos repentinos.

3. Pontos -chave da aplicação do setor
Água potável segura/produtos farmacêuticos: priorize -se aos flanges sanitários do CPVC para evitar a contaminação biológica.
Fotovoltaicos/Semicondutores Eletrônicos: Preste atenção ao efeito de envelhecimento dos ciclos térmicos nas juntas de vedação.
Metalurgia/Águas Residuais Industriais: Fortalecer o projeto de resistência à corrosão química, como flanges espessados ou revestimentos anticorrosão.
