Junta do flange UPVC/CPVC

As juntas do flange UPVC/CPVC são projetadas com precisão para manter o desempenho de vedação sob flutuações de alta pressão e temperatura, impedindo efetivamente o vazamento médio. Sua natureza leve reduz a dificuldade de instalação e manutenção, enquanto os materiais não tóxicos ambientalmente amigáveis se alinham aos modernos padrões de construção verde.

Essas juntas são resistentes à corrosão, resistentes ao calor e quimicamente estáveis, tornando-as ideais para aplicações industriais e residenciais, como abastecimento de água, processamento químico e dutos de produção de alimentos.

Contate-nos

Anterior：Bucha Redutora UPVC/CPVC
Próximo：Flange cego UPVC/CPVC

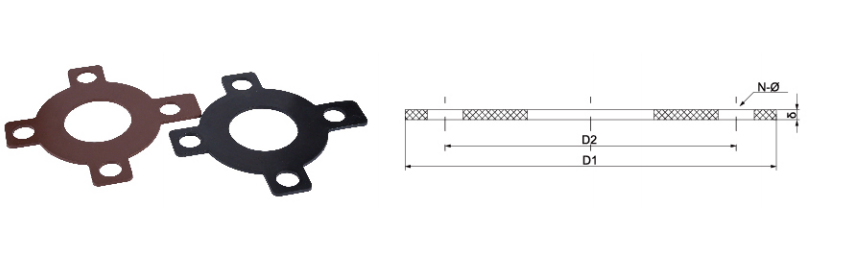

Parâmetros Aplicação Normas Técnicas

Tamanho/nom		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	Dn50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Din	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	δ	3	3	3	3	3	3	3	3	3	3	3	3	3	3
	N-tal	4-1414	4-1414	4-1414	4-1118	4-1118	4-1118	4-1118	8-18	8-18	8-18	8-a 22	8-a 22	12-a 22	12-a 22
Ansi	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	δ	3	3	3	3	3	3	3	3	3	3	3	3	3	3
	N-tal	4-a16	4-a16	4-a16	4-a16	4-a16	4-319	4-319	4-319	4-319	8-a 22	8-a 22	8-a 22	12-a24	12-a24
Jis	D3	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	1	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	δ	3	3	3	3	3	3	3	3	3	3	3	3	3	3
	N-tal	4-15	4-15	4-319	4-319	4-319	4-319	4-319	8-19	8-19	8-a23	8-a23	12-a 23	12-a25	16-155

Empresa

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China Junta do flange UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização Junta do flange UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra

Notícias

Válvulas UPVC/CPVC resistentes a produtos químicos e de lí...
Jun 26,2025
No mundo exigente do manuseio industrial, a seleção de válvulas apropriadas é fundamental para segurança, eficiência e longevidade. Ao lidar com produtos químicos corrosivos, incluindo vários ácidos, bases e, particul...
Saiba mais
O Ultimate Guide to UPVC Pipes for Chemical & Lithium Indu...
Jun 19,2025
UPVC (tubos de cloreto de polivinil não plásticos) são amplamente utilizados no processamento químico, extração de lítio e aplicações industriais de alta pressão devido à sua resistência à corrosão, durabilidade...
Saiba mais
Tubos UPVC de alto desempenho para ambientes industriais s...
Jun 12,2025
Pipes UPVC são amplamente utilizados em indústrias que exigem resistência e durabilidade de produtos químicos excepcionais. Este artigo explora os principais recursos dos tubos UPVC de alta resistência química p...
Saiba mais

Mensagem de Feedback

Controlo de qualidade rigoroso

O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.
Testes de desempenho de precisão

Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

Junta do flange UPVC/CPVC Conhecimento do setor

Como escolher Juntas do flange UPVC/CPVC corretamente? Guia de materiais, tamanhos e compatibilidade de mídia

UPVC (cloreto de polivinil não plástica) e CPVC (cloreto de polivinil cloro) As juntas de flange são amplamente utilizadas em muitas indústrias devido à sua excelente resistência à corrosão, estabilidade química e efetividade de custo. A seleção correta de juntas requer consideração abrangente das propriedades do material, correspondência de tamanho e compatibilidade de mídia para garantir a confiabilidade de vedação e a segurança do sistema. A seguir, os principais pontos de seleção e análise de aplicativos do setor:

1. Seleção de material: UPVC vs. CPVC
UPVC: Adequado para a temperatura normal (0 ° C ~ 60 ° C) e cenários de baixa pressão, com excelente resistência a ácido e álcalis, mas baixa resistência à temperatura. Geralmente usado em sistemas de entrega de água pura na água potável (água potável), tratamento industrial de tratamento de água (tratamento industrial de água) e semicondutor eletrônico (semicondutor eletrônico).
CPVC: resistência à alta temperatura (até 93 ° C ou até mais), maior resistência à compressão, adequada para meios corrosivos de alta temperatura. Amplamente utilizado no processo de decapagem da indústria fotovoltaica, recuperação de ácido residual da metalurgia e sistema de refrigeração auxiliar da usina nuclear.

2. Tamanho e correspondência de estrutura
Padrão do flange: verifique se o tamanho da junta corresponde ao padrão do flange (como ANSI, DIN, JIS) para evitar vazamentos devido à tolerância.
Tipo de superfície de vedação: O flange plano (FF) geralmente usa juntas de borracha, e o flange convexo (RF) precisa ser combinado com juntas com anéis internos, especialmente em pipelines com altos requisitos de limpeza na indústria da medicina.

3. Considerações importantes para compatibilidade da mídia
Os meios fluidos de diferentes indústrias variam muito e precisam ser selecionados de maneira direcionada:
Ambiente de ácido forte/alcalino (como tratamento de águas residuais industriais): o CPVC é preferido, o que é resistente à corrosão, como o ácido hidrofluórico e o ácido sulfúrico concentrado.
Água de alta pureza/água ultrapura (como semicondutores eletrônicos): as juntas UPVC devem estar livres de precipitados para evitar a poluição da água.
Mídia oxidante (como solução de gravação na indústria fotovoltaica): o CPVC tem melhor resistência a oxidação do que o UPVC.
Vapor de água de alta temperatura e alta pressão (como sistemas auxiliares de usinas nucleares): as juntas do CPVC devem passar a resistência à pressão e os testes de resistência ao envelhecimento.

4. Exemplos de cenários de aplicação do setor
Água potável: as juntas UPVC estão em conformidade com os padrões FDA/NSF para garantir que não tóxicos e inodorosos.
Medicina: Juntas de CPVC de alta pureza que suportam processos de limpeza CIP/SIP.
Metalurgia: O CPVC resiste à corrosão dos ácidos residuais de fundição (como ácido clorídrico e ácido nítrico).

5. Precauções
Pré -carregamento de instalação: Evite compressão excessiva que pode causar rachaduras de juntas UPVC/CPVC.
Compensação de expansão térmica: As margens de deslocamento térmico devem ser reservadas para condições de alta temperatura (como energia fotovoltaica ou nuclear).
