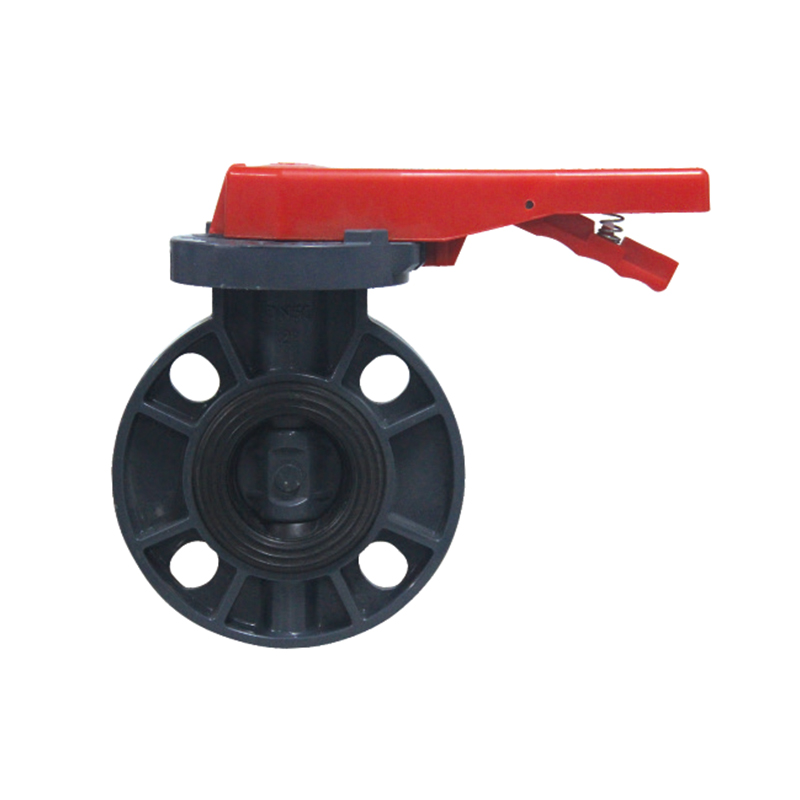

Válvula de borboleta de alça de alça UPVC/CPVC

A válvula de borboleta manual UPVC/CPVC é um dispositivo de controle de fluido altamente eficiente e confiável, projetado para várias aplicações industriais e de construção. É adequado para controlar o fluxo de meios corrosivos, como ácidos, álcalis e águas residuais.

Seu design garante uma operação leve e fácil, tornando -o adequado para instalação em espaços confinados. A ação flexível de abertura e fechamento, operada por meio de uma alça, permite que os usuários ajustem facilmente o fluxo. A válvula fornece desempenho de vedação, impedindo efetivamente vazamentos e garantindo a segurança e a estabilidade do sistema. Sua resistência a altas temperaturas e pressões permite operação estável sob condições adversas, tornando -a amplamente usada no tratamento de água, processamento químico, petróleo e indústrias farmacêuticas.

Contate-nos

Anterior：Válvula de borboleta de engrenagem UPVC/CPVC
Próximo：Válvula de esfera upvc/cpvc

Parâmetros Aplicação Normas Técnicas

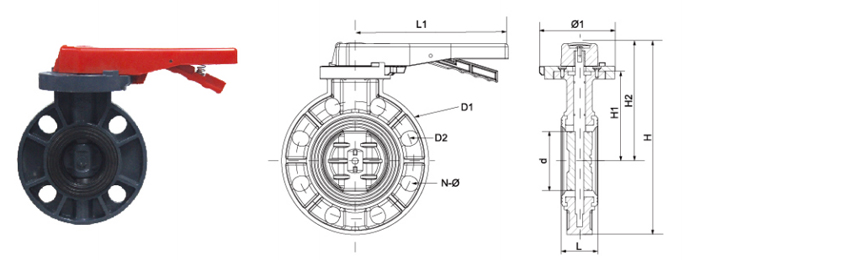

Tamanho/nom.		DN63	DN75	DN90	DN110	DN140	DN160	DN225
		(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
		(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")
D1	Din	160	180	196	228	258	287	344
	Ansi	155	178	192	229	254	284	343
	Jis	120	140	150	175	210	240	290
D2	Din	125	145	160	180	210	240	295
	Ansi	121	140	152	191	216	241	298
	Jis	73	90	105	132	158	186	238
N-tal	Din	4-319	4-19	8-19	8-19	8-19	8-a23	8-a23
	Ansi	4-319	4-319	4-319	4-319	8-a 22	8-a 22	8-a 22
	Jis	4-319	4-319	8-19	8-19	8-a23	8-a23	12-a 23
d		48	63	78	98	122	146	199
Φ1		124	124	124	124	170	170	170
H		223	245	270	308	352	382	452
H1		100	112	120	140	168	181	215
H2		143	155	172	194	223	239	280
L		43	46	49	54	64	70	88
L1		190	190	240	240	310	310	310

Empresa

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China Válvula de borboleta de alça de alça UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização Válvula de borboleta de alça de alça UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra

Notícias

Entendendo as válvulas químicas e de lítio UPVC/CPVC (DIN/...
Sep 11,2025
Introdução às válvulas UPVC e CPVC O que são Válvulas UPVC e CPVC ? UPVC (cloreto de polivinil não plástica) e CPVC (cloreto de polivinil clorados) são termoplásticos duráveis e resistentes à corrosão c...
Saiba mais
Acessórios de tubos UPVC/CPVC: O Guia Ultimate para Instal...
Sep 04,2025
Introdução: um guia abrangente para Acessórios de tubo UPVC/CPVC Na construção moderna, na reforma doméstica e nos campos industriais, os sistemas de oleodutos são uma linha de vida indispensável. E UPVC ...
Saiba mais
Escolhendo a válvula UPVC ou CPVC certa para manuseio quím...
Aug 25,2025
A seleção da válvula correta é uma decisão crítica em qualquer instalação de produção de processamento químico ou de bateria de íons de lítio. A escolha errada pode levar a vazamentos, tempo de inatividade dispendioso...
Saiba mais

Mensagem de Feedback

Controlo de qualidade rigoroso

O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.
Testes de desempenho de precisão

Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

Válvula de borboleta de alça de alça UPVC/CPVC Conhecimento do setor

Como selecionar corretamente Válvula de borboleta de alça de alça UPVC/CPVC ? Parâmetros -chave e guia de aplicativos do setor

As válvulas UPVC (cloreto de polivinil não plásticas) e CPVC (cloreto de polivinil cloradas) são amplamente utilizadas em muitas indústrias devido à sua excelente resistência à corrosão, design leve e economia. A seleção correta requer uma consideração abrangente de propriedades do material, parâmetros operacionais e necessidades do setor. A seguir, estão os principais pontos de seleção e a análise típica de aplicativos da indústria.

1. Parâmetros de seleção de chaves
Compatibilidade da mídia
O UPVC é adequado para ácidos fracos, bases fracas e água de temperatura normal, enquanto o CPVC possui maior resistência à temperatura (até 90 ° C ou mais) e pode suportar meio mais corrosivo (como ácidos concentrados e solventes).
É necessário confirmar se os componentes médios (como íons cloreto, solventes orgânicos) reagem com o material da válvula.

Faixa de temperatura e pressão
O UPVC é geralmente adequado para 0 ° C ~ 60 ° C, e o CPVC pode ser estendido a -10 ° C ~ 90 ° C.
A pressão de trabalho geralmente não excede PN16 (1,6MPA) e precisa ser selecionada de acordo com a pressão do sistema de tubulação.

Tamanho da válvula e método de conexão
Os diâmetros comuns são DN15 ~ DN600, Tipo de flange (padrão ANSI/DIN) ou conexão do tipo wafer, que precisa corresponder às especificações do tubo.

Método de operação
A válvula borboleta da alça é adequada para abertura e fechamento manuais frequentes. Se for necessário controle automático, uma caixa de câmbio ou atuador pneumático/elétrico poderá ser selecionado.

Material de vedação
EPDM (resistente à água, ácido fraco e álcali), FKM (ácido forte, resistente a óleo) ou PTFE (resistente à corrosão, alta temperatura), selecionado de acordo com o meio.

Ii. Guia de aplicação do setor
1. Água potável segura
As válvulas de borboleta UPVC aplicáveis atendem aos padrões sanitários (como NSF/ANSI 61) e são usados no abastecimento municipal de água e nos oleodutos da planta de purificação de água.
Preste atenção à tolerância ao cloro e evite o contato a longo prazo com desinfetantes de alta concentração que podem causar envelhecimento material.

2. Indústria de metalurgia
As válvulas CPVC são mais adequadas para o líquido de decapagem e eletroplatação (como ácido sulfúrico e ácido clorídrico), e o UPVC pode ser usado em sistemas de água de resfriamento.

3. Fotovoltaico
No tratamento de líquido ácido e alcalino na produção de polissilício, o CPVC tem melhor resistência à corrosão do que as válvulas metálicas.

4. Energia nuclear
A água de resfriamento auxiliar ou o sistema de águas residuais de baixo radioativo precisa passar a certificação de resistência à radiação, e o CPVC geralmente é selecionado para aumentar a estabilidade.

5. Semicondutor eletrônico
O transporte de água ultrapura (UPW) não requer poluição por íons metálicos, e as válvulas de borboleta UPVC são combinadas com anéis de vedação EPDM de alta pureza.

6. Medicina
Água para injeção (WFI) ou tubulações de fluido limpo, as válvulas devem atender aos padrões FDA ou GMP para evitar a precipitação do material.

7. Tratamento de água industrial
O UPVC é adequado para osmose reversa (RO) e sistemas de água amolecida; O CPVC é recomendado para adição de agentes químicos (como hipoclorito de sódio).

8. Águas Residuais Industriais
No caso de metal pesado e águas residuais com alto sal, o CPVC possui melhor resistência à corrosão química do que o UPVC.

Iii. Considerações de seleção
Evite o uso excessivo de temperatura: o UPVC é fácil de se deformar em altas temperaturas, e o CPVC precisa prestar atenção à estabilidade térmica de longo prazo.
Ambiente de instalação: as aplicações externas requerem proteção UV (selecione o corpo da válvula cinza/preta) e preste atenção à fragilidade de baixa temperatura em áreas frias.
Ciclo de manutenção: verifique regularmente o desgaste do anel de vedação para impedir que a cristalização média ou o material particulado bloqueie a placa da válvula.
