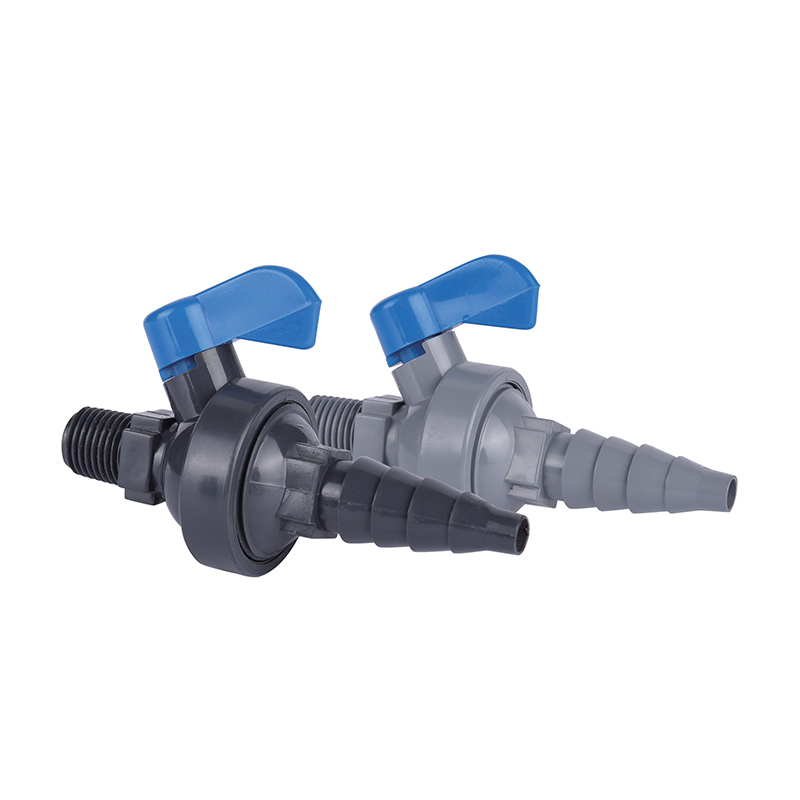

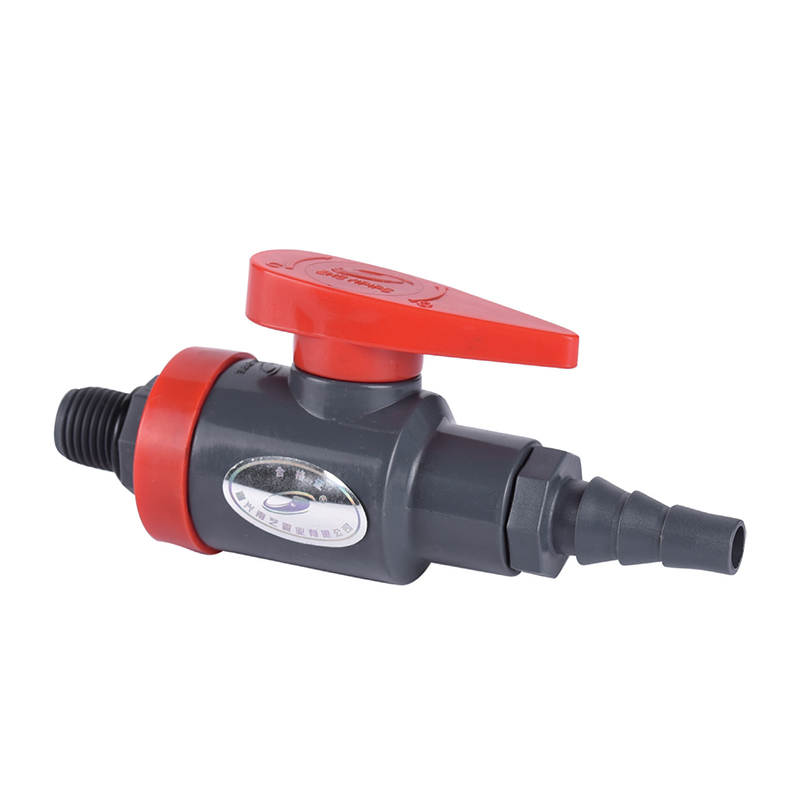

Válvula de esfera Labcock SCH8O/DIN UPVC/CPVC

Válvula de esfera Labcock SCH8O/DIN UPVC/CPVC

A válvula esfera Labcock é uma válvula de alto desempenho amplamente utilizada em indústrias como petróleo, produtos químicos, energia e tratamento de água. Seu componente principal é uma esfera rotativa que controla o fluxo de fluido ajustando seu ângulo.

A superfície de vedação da válvula passa por tratamento especial para manter o desempenho de vedação mesmo após uso prolongado, reduzindo o risco de vazamento. É adequado para vários meios fluidos, incluindo água, óleo e gases.

Contate-nos
  • Válvula de esfera Labcock SCH8O/DIN UPVC/CPVC
  • Válvula de esfera Labcock SCH8O/DIN UPVC/CPVC
Anterior：Nenhum produto anterior
Próximo：Válvula de diafragma pneumática com flange UPVC SCH8O/DIN
Parâmetros Aplicação Normas Técnicas
SCH80 / DIN · LABCOCK · ISOLAMENTO COMPACTO
Válvula de esfera UPVC / CPVC Labcock
Montagem em painel · Corpo compacto · Porta completa · PTFE assentado
A válvula esfera Labcock SCH80/DIN UPVC/CPVC é uma válvula de isolamento compacta de um quarto de volta para linhas de fluido de pequeno diâmetro em circuitos de laboratório, instrumentação e amostragem. O corpo é moldado em UPVC ou CPVC de acordo com os padrões dimensionais ASTM SCH80 e DIN, e a esfera de passagem completa fornece fluxo desobstruído no diâmetro nominal. Um conjunto de sede em PTFE oferece fechamento contra ácidos, álcalis, sais e água de alta pureza. O corpo compacto aceita montagem em painel, permitindo que a válvula seja fixada através de um painel de instrumentos ou parede do gabinete do equipamento com a alça e a saída acessíveis pela frente. As configurações de extremidade com rosca e espiga de mangueira cobrem conexões de tubos e tubos pequenos. A válvula é fornecida para construção de equipamentos OEM, adaptação de laboratório, montagem de skid de amostragem e construção de planta piloto.
DN8–DN25 Furo nominal
PN10 Classe de pressão
0–93°C Serviço CPVC
Montagem em painel Método de fixação
Instalação compacta
O comprimento reduzido do corpo e a varredura da alça permitem um agrupamento denso de válvulas em manifolds, painéis de amostragem e frentes de equipamentos onde as válvulas de esfera padrão não cabem.
Fixação de Painel
O corpo aceita fixação em painel para que a válvula possa ser fixada na parede do painel de instrumentos, com a alça e a saída apresentadas no lado do operador.
Furo de Porto Completo
O diâmetro da esfera corresponde ao tamanho nominal da linha, de modo que as linhas de amostragem e dosagem de pequeno diâmetro não incorrem na perda de pressão típica das válvulas de laboratório de passagem reduzida.
Escolha de Materiais
UPVC cobre aplicações químicas gerais até 60°C. O CPVC estende a mesma válvula compacta para serviço de 93°C para meios quentes corrosivos e de alta pureza.
Construção de válvula
Material do corpo UPVC · CPVC
Material da bola Latão cromado · CPVC maciço
Material do assento PTFE
Terminar conexões Rosca · Espiga de mangueira · Soquete
Alça Alavanca, curso de 90°
Referência de projeto ASTM D2467 · DIN 8061/8062
Envelope Operacional
Teto UPVC 60°C
Teto de CPVC 93°C
Classificação de pressão PN10 à temperatura ambiente
Faixa de pH da mídia UPVC 2–12 · CPVC 1–14
Serviço de vácuo 0,5 bar absoluto a 20°C
Característica de fluxo Porta completa, baixa perda de pressão
Contextos de aplicação
01
Laboratório e Analítico
Linhas de reagentes, torneiras de amostra, pontos de drenagem e circuitos de fluido montados em bancada onde é necessário isolamento compacto.
02
Instrumentação e Amostragem
Linhas de alimentação do analisador, plataformas de amostragem e circuitos de instrumentos montados em painel que necessitam de isolamento positivo em furos pequenos.
03
Química e Farmacêutica
Linhas de dosagem, circuitos de plantas piloto e ramais de abastecimento CIP que manuseiam ácidos, álcalis e água purificada.
04
Eletrônica e Água Ultrapura
Ramos de água ultrapura, pontos de abastecimento de bancada úmida e linhas de amostragem de água de grau eletrônico.
05
Fotovoltaica e Lítio
Pontos de amostragem de ácido e eletrólito, alimentação de reagentes de pequeno calibre e isolamento de linha piloto.
06
Tratamento de Água e Automotivo
Torneiras de amostragem de águas residuais, ramais de água de resfriamento, circuitos de lavagem de peças e instrumentação de linha de pintura.
Instalação e Manuseio
  • Confirme o tipo de conexão final e o diâmetro nominal em relação à tubulação ou cronograma antes da montagem.
  • Aplique fita PTFE somente nas roscas macho, deixando as duas primeiras roscas livres para evitar que a fita entre no caminho do fluxo.
  • Aperte manualmente as juntas roscadas e, em seguida, não avance mais do que uma ou duas voltas com uma chave de cinta.
  • Para montagem em painel, verifique a espessura do painel e as dimensões do recorte em relação às dimensões de fixação do corpo.
  • Opere a alça em todo o seu percurso de 90° antes de pressurizar para confirmar que a esfera gira livremente.
  • Identifique as posições aberta e fechada da válvula em instalações de painel onde o detentor da alça não é visível.
Limites e Precauções
  • O teto de serviço UPVC é de 60°C; O teto do CPVC é de 93°C. Não exceda o limite de material do corpo.
  • Classificação de pressão is PN10 at ambient temperature and derates with temperature per the published curve.
  • Não se destina a serviços com vapor, ciclos térmicos rápidos ou meios gasosos acima de 2 bar.
  • Não use corpos de CPVC com ácidos oxidantes concentrados, como ácido nítrico, acima de 15%.
  • Evite usar a alça como alavanca para alinhamento dos tubos; o torque aplicado através da alça pode danificar a vedação da haste.
  • Proteja o corpo da exposição prolongada aos raios UV quando instalado ao ar livre ou sob claraboias.
  • Não aplique lubrificantes à base de petróleo nas sedes de PTFE ou nas vedações da haste.
Perguntas de engenharia e aquisições
Quais conexões finais estão disponíveis?
Extremidades roscadas, pontas de mangueira e pontas de soquete de solvente estão disponíveis dependendo do diâmetro nominal. As extremidades roscadas são adequadas para tubos pequenos e acessórios para instrumentos, as extremidades com espigas de mangueira são adequadas para tubos flexíveis em circuitos de laboratório e as extremidades de soquete são adequadas para tubulações de pequeno diâmetro soldadas com solvente. Especifique o tipo de conexão e padrão na consulta.
Como é especificada a dimensão da montagem em painel?
Forneça a espessura do painel e o diâmetro de corte ou rosca de fixação necessária. A dimensão de fixação do corpo da válvula e a espessura máxima do painel que ele acomoda são confirmadas na confirmação do pedido, para que o painel possa ser perfurado antes da chegada da válvula ao local.
A válvula é adequada para serviço de amostragem?
Sim. O diâmetro total da porta e o corpo compacto tornam a válvula adequada para torneiras de amostra e linhas de alimentação de analisadores. Para amostragem de alta pureza, especifique o corpo de CPVC com sedes de PTFE e confirme se o tipo de conexão final não introduz volume morto no ponto de derivação.
Quais certificados acompanham a remessa?
Certificados de conformidade com referência ASTM D2467 e DIN 8061/8062 são emitidos como padrão. Relatórios de materiais em lote e registros de testes de pressão estão disponíveis mediante solicitação para pacotes de documentação do projeto. Certificados para graus compatíveis com FDA estão disponíveis onde o corpo UPVC é especificado para água potável ou serviço de contato com alimentos.
Qual é a política de reposição recomendada para instalações de painéis?
Para construções em painel, mantenha uma válvula sobressalente para cada dez unidades instaladas de cada furo e combinação de material, além de um pequeno estoque de conjuntos de sedes de PTFE. Como a válvula é compacta e de baixo custo em relação à montagem do painel, as peças sobressalentes em nível de unidade são geralmente mais práticas do que a substituição da sede em campo em diâmetros pequenos.
Fornecido para construção de equipamentos OEM, adaptação de laboratório, montagem de skid de amostragem e construção de planta piloto nos setores químico, metalúrgico, fotovoltaico, nuclear, lítio, semicondutores eletrônicos, alimentos, farmacêutico, automotivo e de tratamento de água industrial. A cobertura da mídia inclui líquidos ácidos e alcalinos, água ultrapura, água potável, água de grau eletrônico e águas residuais industriais.
ASTM D2467 DIN 8061/8062 PN10 Porta completa Montagem em painel PTFE assentado
Produtos Recomendados
Empresa
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group Sim China Válvula de esfera Labcock SCH8O/DIN UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fornecedor E Personalização Válvula de esfera Labcock SCH8O/DIN UPVC/CPVC Para indústria de alimentos/automotivo/eletrônico Fábrica. Fundada em 2007, focamo-nos na investigação e desenvolvimento, fabrico, vendas e serviços de tubos industriais de CPVC e UPVC. A empresa obteve diversas certificações, incluindo a Licença de Produção de Equipamento Especial, a Licença de Higiene de Produtos Relacionados com a Água da Província de Zhejiang, a Certificação do Sistema de Gestão da Qualidade IS09001, a Certificação do Sistema de Gestão Ambiental IS014001 e a Certificação do Sistema de Gestão de Segurança e Saúde no Trabalho IS045001. A empresa detém mais de 50 direitos de propriedade intelectual independentes e direitos de importação e exportação autónomos. Para fornecer produtos diversificados e melhores serviços, a empresa introduziu tecnologia avançada, equipamentos de ferramentas e matérias-primas e sistemas de gestão exclusivos da Alemanha e dos Estados Unidos. Ao longo dos anos, os nossos produtos têm sido amplamente utilizados no transporte por condutas de líquidos ácidos e alcalinos, água ultrapura, água potável, água pura de grau eletrónico e efluentes industriais nas indústrias química, metalúrgica, fotovoltaica, nuclear, de baterias de lítio, semicondutores eletrónicos, alimentar, médica, automóvel, de tratamento de águas industriais, entre outras. Atualmente, o Grupo ZHEYI conta com mais de 30 empresas de vendas em todo o país, exportando diversos produtos para a Europa, América, Sudeste Asiático e outros países e regiões, com grande aceitação por parte de clientes nacionais e estrangeiros.

Certificado de Honra
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 En
  • Empresa nacional de alta tecnologia
  • Certificado
  • Certificado
Notícias
Mensagem de Feedback
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Controlo de qualidade rigoroso

    O Grupo ZHEYI segue o princípio da "qualidade em primeiro lugar", adotando equipamentos avançados internacionais e matérias-primas de alta qualidade, controlando rigorosamente todos os elos da produção e comprometendo-se a fornecer produtos de tubagem com excelente desempenho e aparência requintada.

    A empresa utiliza os equipamentos de produção mais avançados e materiais de alta qualidade, incluindo a Japan Sekisui Company e a American Lubrizol Company. A ZHEYI combina na perfeição uma tecnologia de produção requintada com uma gestão profissional, e cada produto passa por um rigoroso controlo de qualidade, desde a produção e inspeção até à entrega final, garantindo a combinação perfeita entre aspeto e funcionalidade.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Testes de desempenho de precisão
    Na ZHEYI, cada produto é cuidadosamente elaborado, com foco não só num design estético requintado, mas também sempre comprometido com a excelente qualidade intrínseca. Testes de desempenho rigorosos garantem que o produto mantém a estabilidade e a durabilidade mesmo em condições adversas.:

    ● Teste de densidade: mede a densidade do material para garantir a uniformidade e a estabilidade da estrutura.
    ● Ensaio de temperatura de amolecimento Vicat: avalia o grau de amolecimento dos materiais em condições de temperatura elevada para garantir a capacidade do produto resistir à deformação em diversos ambientes.
    ● Teste em forno: simula a resistência ao calor a longo prazo para verificar a tolerância do produto a altas temperaturas a longo prazo.
    ● Teste de pressão hidrostática: avalia a resistência das tubagens em condições de alta pressão para garantir a segurança e a fiabilidade do produto.
    ● Teste de impacto com martelo de queda: testa a resistência ao impacto dos produtos durante o transporte, a instalação e a utilização diária.

Válvula de esfera Labcock SCH8O/DIN UPVC/CPVC Conhecimento do setor

Guia de seleção e aplicação de Válvula de esfera Labbock em sistema de tubulação industrial

Em sistemas de tubulação industrial, a válvula esfera Labbock é amplamente utilizada em muitas indústrias importantes devido à sua vedação confiável, resistência à corrosão e longa vida útil. Diferentes condições de trabalho têm requisitos diferentes para o material, nível de pressão e desempenho de vedação das válvulas de esfera. A seguir estão os pontos de seleção e a análise do cenário de aplicação da válvula esfera Labbock em vários setores:

1. Água potável e água potável
Requisitos de seleção: Use aço inoxidável de qualidade alimentar (como SS316) ou vedações EPDM para garantir que não haja precipitação de metais pesados e atender aos padrões de higiene (como FDA, WRAS).
Cenários de aplicação: Rede municipal de abastecimento de água, estação de tratamento de água, sistema de distribuição de água potável, exigindo vazamento zero para evitar poluição.

2. Indústria metalúrgica
Requisitos de seleção: Resistência a altas temperaturas, resistência ao desgaste, o material do corpo da válvula é geralmente aço carbono ou liga de aço e as vedações são vedações metálicas duras ou PTFE para se adaptar a alta poeira e alta corrosão (como lama, gás de combustão de alta temperatura).
Cenários de aplicação: sistema de resfriamento de alto-forno, linha de produção de laminação de aço, controle de fluido corrosivo de fundição.

3. Indústria fotovoltaica
Requisitos de seleção: alta pureza, baixa poluição por partículas, o corpo da válvula é feito de aço inoxidável ultralimpo (SS316L) e o material de vedação é PTFE ou borracha perfluoroéter (FFKM) para evitar a contaminação do material de silício.
Cenários de aplicação: produção de polissilício, transporte de líquidos químicos no processo de fabricação de células solares e controle de gases de alta pureza.

4. Indústria de energia nuclear
Requisitos de seleção: resistência à radiação, resistência a alta pressão e alta temperatura, deve estar em conformidade com a certificação de grau nuclear ASME III, o material geralmente é vedação de grafite de aço inoxidável para garantir confiabilidade sob condições extremas de trabalho.
Cenários de aplicação: sistema de resfriamento de ilha nuclear, tratamento de resíduos radioativos líquidos, isolamento da tubulação principal de vapor.

5. Semicondutor eletrônico
Requisitos de seleção: limpeza ultra-alta, resistência à corrosão química, o corpo da válvula é feito de aço inoxidável 316L eletropolido e a vedação pode ser revestida com PTFE ou PFA para evitar contaminação por partículas e íons metálicos.
Cenários de aplicação: fabricação de wafer, distribuição de líquido de gravação, sistema de água ultrapura (UPW).

6. Medicina
Requisitos de seleção: design estéril, fácil limpeza (CIP/SIP), o material deve atender aos padrões GMP, geralmente vedações EPDM/FKM de aço inoxidável 316L.
Cenários de aplicação: controle de fluidos biofarmacêuticos, sistema de água para injeção (WFI), entrega de meio de cultura estéril.

7. Tratamento de Água Industrial
Requisitos de seleção: resistência à corrosão, anti-incrustação, adequado para meios ácidos e alcalinos, válvula opcional revestida de PVC ou aço inoxidável duplex, vedações EPDM ou Viton.
Cenários de aplicação: circulação de água de resfriamento, sistema de osmose reversa (RO), dispositivo de dosagem de produtos químicos.

8. Águas Residuais Industriais
Requisitos de seleção: resistência à corrosão, resistência ao desgaste, o material do corpo da válvula pode ser revestido com epóxi de ferro fundido ou aço duplex, são usadas vedações de PTFE ou NBR, adequadas para águas residuais contendo partículas e alto teor de sal.
Cenários de aplicação: estações de tratamento de esgoto, tratamento de águas residuais de galvanoplastia, sistemas de descarga de águas residuais químicas.

Resumo dos principais fatores na seleção
Características do meio: corrosividade, teor de partículas, temperatura/pressão.
Correspondência de materiais: aço inoxidável, liga, seleção de forro de plástico.
Tecnologia de vedação: vedação macia (EPDM, PTFE) ou vedação metálica dura.

Certificação da indústria: como ASME, FDA, GMP, padrões de grau nuclear, etc.
