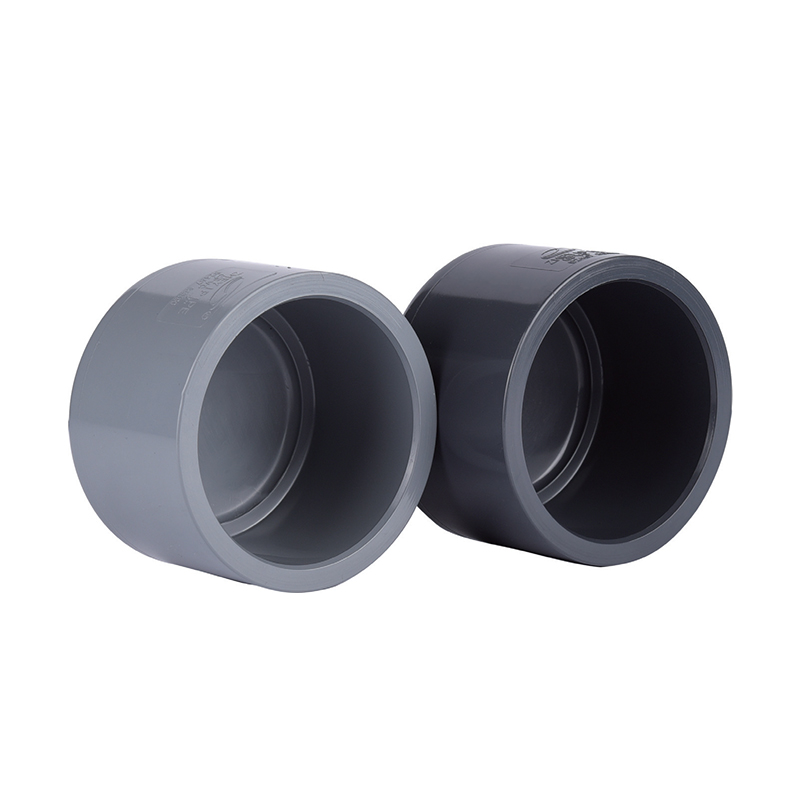

Tampa SCH8O/DIN UPVC/CPVC

As tampas UPVC são leves, porém resistentes, projetadas para vedar as extremidades de vários sistemas de tubulação, evitando efetivamente vazamentos médios e garantindo a estabilidade do sistema. Com design de precisão, as tampas UPVC/CPVC são fáceis de instalar, economizando tempo e custos durante a construção.

Aplicáveis em tubulações industriais, sistemas de encanamento e irrigação agrícola, eles estão disponíveis em vários tamanhos para atender a diferentes requisitos e, ao mesmo tempo, garantir desempenho de vedação.

Contate-nos

Anterior：Adaptador macho SCH8O/DIN UPVC/CPVC
Próximo：SCH8O/DIN UPVC/CPVC Reducer Bushing

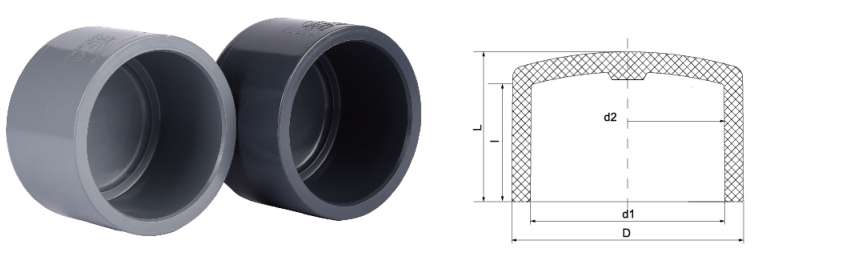

Parâmetros Aplicação Normas Técnicas

Tamanho/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DeuN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	eu	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	eu	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSEu	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	eu	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	eu	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	eu	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	eu	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · ENCAIXE DE TERMINAÇÃO

Tampa UPVC/CPVC

Extremidade do soquete · Solda com solvente · Opção roscada

A tampa SCH80/DIN UPVC/CPVC é um componente terminal crítico projetado para fornecer uma vedação segura e à prova de vazamentos na extremidade de redes de tubulação pressurizadas. Fabricadas de acordo com os padrões métricos ASTM SCH80 e DIN, essas tampas são projetadas a partir de resinas de cloreto de polivinila não plastificado (UPVC) ou cloreto de polivinila clorado (CPVC). As dimensões de parede mais espessas do perfil SCH80 permitem classificações de pressão mais altas em comparação com acessórios utilitários padrão. Esses componentes são utilizados especificamente em ambientes que envolvem meios químicos agressivos, água ultrapura e transporte de fluidos em alta temperatura. A composição do material garante resistência à incrustação e à corrosão eletroquímica, mantendo a integridade estrutural em sistemas complexos de manuseio de fluidos industriais.

Inércia Química

Ambas as variantes UPVC e CPVC apresentam alta resistência a um amplo espectro de ácidos, bases, sais e oxidantes, evitando a degradação do material em processamento químico corrosivo.

Tolerância a alta pressão

A espessura da parede do SCH80 fornece um limite de pressão robusto, permitindo que as tampas resistam a surtos do sistema e pressões operacionais consistentes no tratamento de água industrial.

Estabilidade Térmica

As opções de CPVC estendem a faixa operacional para temperaturas de até 93°C (200°F), tornando-as adequadas para manuseio de líquidos corrosivos quentes e processamento farmacêutico.

Furo Interno Suave

O baixo coeficiente de atrito das superfícies internas minimiza a queda de pressão e evita o acúmulo de crescimento biológico ou depósitos minerais.

Comparação de materiais · UPVC x CPVC

Recurso

Boné UPVC

Limite de CPVC

Conformidade Padrão

ASTM D2467 (SCH80)/RUÍDO 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Temperatura Máxima

60°C (140°F)

93°C (200°F)

Tipo de conexão

Soquete (Cimento Solvente) / Rosqueado

Resistência à corrosão

Alto (ácidos/bases)

Muito alto (ácidos/bases/alta temperatura)

Cor Comum

Cinza Escuro

Cinza Claro / Marfim

Campos de aplicação industrial

⌂

Eletrônicos e Semicondutores

Terminação de circuitos de água ultrapura (UPW) e de água de grau eletrônico onde a lixiviação deve ser evitada.

⌂

Energia e Fotovoltaica

Usado em linhas de produção de células solares para transporte de fluidos de ataque ácido e águas residuais industriais.

⌂

Química e Metalurgia

Vedação segura de linhas de alimentação de produtos químicos, tanques de decapagem e tubos de processamento metalúrgico.

⌂

Alimentos e Farmacêuticos

Fornecimento de água potável e fluidos de processamento em conformidade com rigorosos requisitos de higiene e inércia.

⌂

Tratamento de Água Industrial

Aplicável na fabricação de baterias de lítio e em sistemas de tratamento de águas residuais industriais automotivas.

⛭

Diretrizes de instalação e armazenamento

Soldagem com Solvente: Garanta o uso do primer correto e cimento solvente formulado especificamente para UPVC ou CPVC. Aguarde um tempo de cura adequado de acordo com o cronograma de pressão do fabricante antes de testar o sistema.
Condições de armazenamento: Armazene as tampas em ambiente fresco, longe da exposição direta aos raios ultravioleta (UV). A exposição prolongada à luz solar pode levar à fragilização do material ao longo do tempo.
Conexões rosqueadas: Para versões rosqueadas, use fita PTFE ou vedantes de rosca compatíveis. Não aplique torque excessivo, pois as roscas de plástico podem sofrer fissuras por tensão se for aplicada força excessiva.
Manuseio: Inspecione quanto a rachaduras ou danos por impacto físico antes da instalação, especialmente em ambientes de clima frio onde a resistência ao impacto termoplástico é reduzida.

◉

Limites Operacionais Críticos

Não utilize tampas de UPVC com fluidos superiores a 60°C ou com agentes oxidantes concentrados, como ácido nítrico, acima de 15%.
As tampas de CPVC não são classificadas para serviço com vapor ou exposição contínua a solventes clorados em temperaturas elevadas.
Evite cargas de impacto ou picos repentinos de pressão que excedam 1,5 vezes a pressão nominal de trabalho.
Nunca use chaves de tubos de metal diretamente no corpo da tampa – use chaves de cinta para evitar arranhões na superfície e aumento de tensão.
Não aplique cimento solvente nas conexões roscadas. Selantes de rosca são necessários para instalações de tampas roscadas.

Essas tampas são amplamente utilizadas nas indústrias química, metalúrgica, fotovoltaica, nuclear, de lítio, de semicondutores eletrônicos, alimentícia, farmacêutica, automotiva e de tratamento de água industrial para líquidos ácidos-álcalis, água ultrapura, água potável, água de grau eletrônico e tubulações de águas residuais industriais.
